Horní zavírače dveří

AR8500

Horní zavírač dveří ARRONE

AR8500

Productline Model: AR8500
Model: AR8500
Objednací číslo: 89002667
Barva: SSS ušlechtilá ocel matná

  Zapamatovat a porovnat   Přesunout se na seznam přání   Stáhnout datový list  Vyhledávání prodejců

Horní zavírač dveří ARRONE:

  • Velikost síly: EN 2 až EN 4, nastavitelné pomocí šablony
  • Funkce: zavírání, aretace
  • Kryt: štíhlý
  • Aplikace ramene: obr. 1, obr. 6 a obr. 61 - montážní polohy
  • Úspěšná typová zkouška shody se všemi požadavky normy BS EN 1154:1997
    Testováno: šířka dveří 950-1100 mm, hmotnost dveří 60-80 kg
    Klasifikace (obr. 1/obr. 61): 3 | 8 | 4/2 | 1* | 1 | 3
    Klasifikace (obr. 6): 3 | 8 | 3 | 1* | 1 | 3
  • Protipožární zkouška podle normy BS EN 1634-1: vhodné pro dřevěné protipožární dveře s odolností 30, 60 a 120 minut a ocelové protipožární dveře s odolností 240 minut
  • Certifikace:
    CE: AD0118, DOP HUK0020
    Certifire: CF295

Barva
SSS ušlechtilá ocel matná
Barevný kryt
SSS ušlechtilá ocel matná
Barevné kloubové rameno
SSS ušlechtilá ocel matná
Tloušťka dveří
1100 mm
Forma
Slimline
Uzavírací síla
2 - 4
Mechanismus funkce
#
Váha dveří
80 kg
Poloha kloubového ramene
#
Mechanismus
vymenitelný cep
Druh dveří
dřevěné dveře
Upevnění
dřevěné dveře

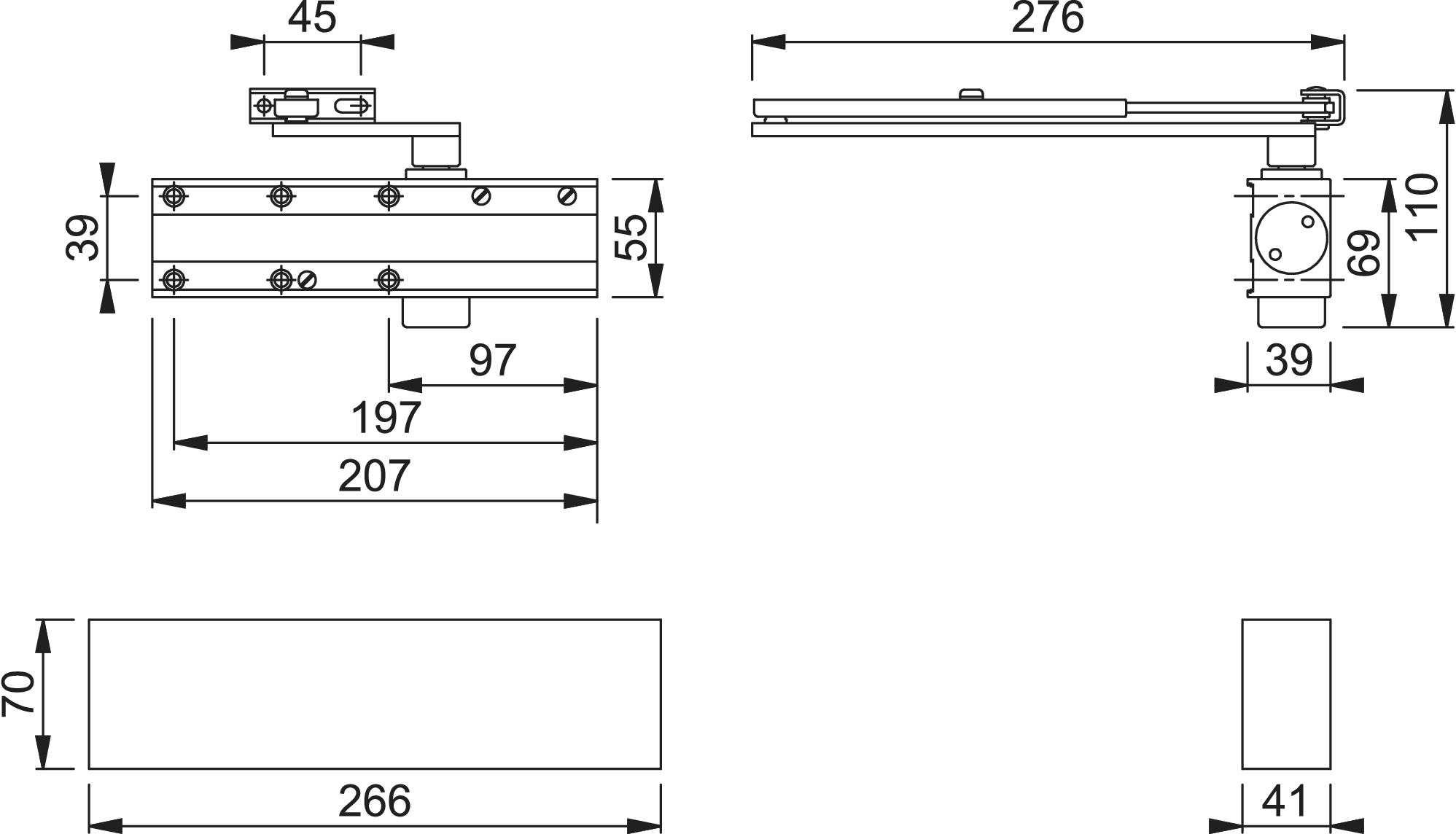

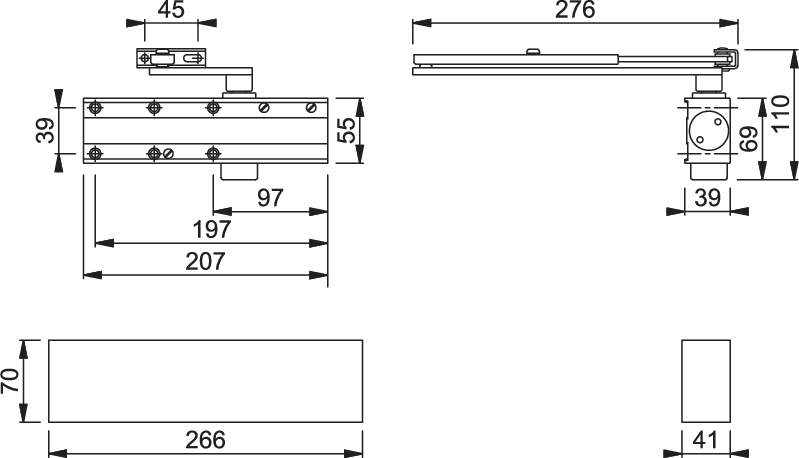

Rozměry těla a šroubovací hodnoty
207x55x38,5 mm; 97x197x39 mm
Úhel otevření
maximální otevření 105°
Typ kloubové rameno
#

Technický list výrobku

PDF
DOK_DS_89002667_SCZ_AOF_V1.pdf
0,26 MB

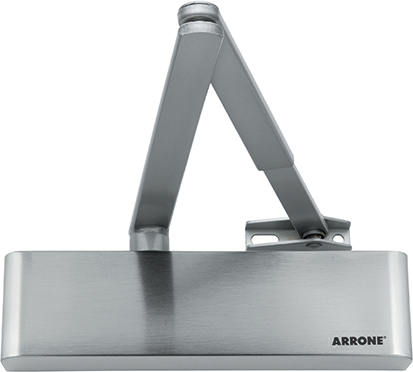

Vyobrazení výrobku

JPG
0,09 MB

Výkres výrobku

DWG
DRW_CAT_AR8500-L_SALL_ACAD_V2.dwg
0,09 MB
JPG
0,05 MB
JPG
0,15 MB
EPS
DRW_CAT_AR8500-L_SALL_APR_V2.eps
0,34 MB
PDF
DRW_CAT_AR8500-L_SALL_APRW_V2.pdf
0,14 MB
