Horní zavírače dveří

AR450

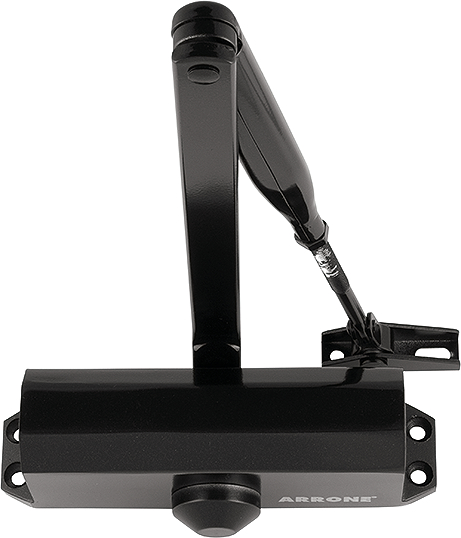

Horní zavírač dveří ARRONE

AR450

Productline Model: AR450
Model: AR450
Objednací číslo: 89001366
Barva: RAL 9005 sytá černá

Horní zavírač dveří ARRONE:

  • Velikost síly: EN 3
  • Funkce: zavírání, aretace
  • Kryt: žádný
  • Aplikace ramene: obr. 1, obr. 6 (konzola je k dispozici samostatně) a obr. 61 – montážní polohy
  • Úspěšná typová zkouška shody se všemi požadavky normy BS EN 1154:1997
    Testováno: šířka dveří 950 mm, hmotnost dveří 60 kg
    Klasifikace (obr. 1/obr. 61): 4 | 8 | 3 | 1* | 1 | 3
    Klasifikace (obr. 6): 3 | 8 | 3 | 1* | 1 | 3
  • Protipožární zkouška podle normy BS EN 1634-1: vhodné pro dřevěné protipožární dveře s odolností 30, 60 a 120 minut
  • Certifikace:
    CE: AD0178, DOP HUK0018
    Certifire: CF5629

Barva
RAL 9005 sytá černá
Barevný kryt
RAL 9005 sytá černá
Barevné kloubové rameno
RAL 9005 sytá černá
Tloušťka dveří
950 mm
Uzavírací síla
3
Mechanismus funkce
#
Váha dveří
60 kg
Poloha kloubového ramene
Obrázek 1 a 61
Mechanismus
vymenitelný cep
Druh dveří
dřevěné dveře
Upevnění
dřevěné dveře
Typ
jen mechanismus

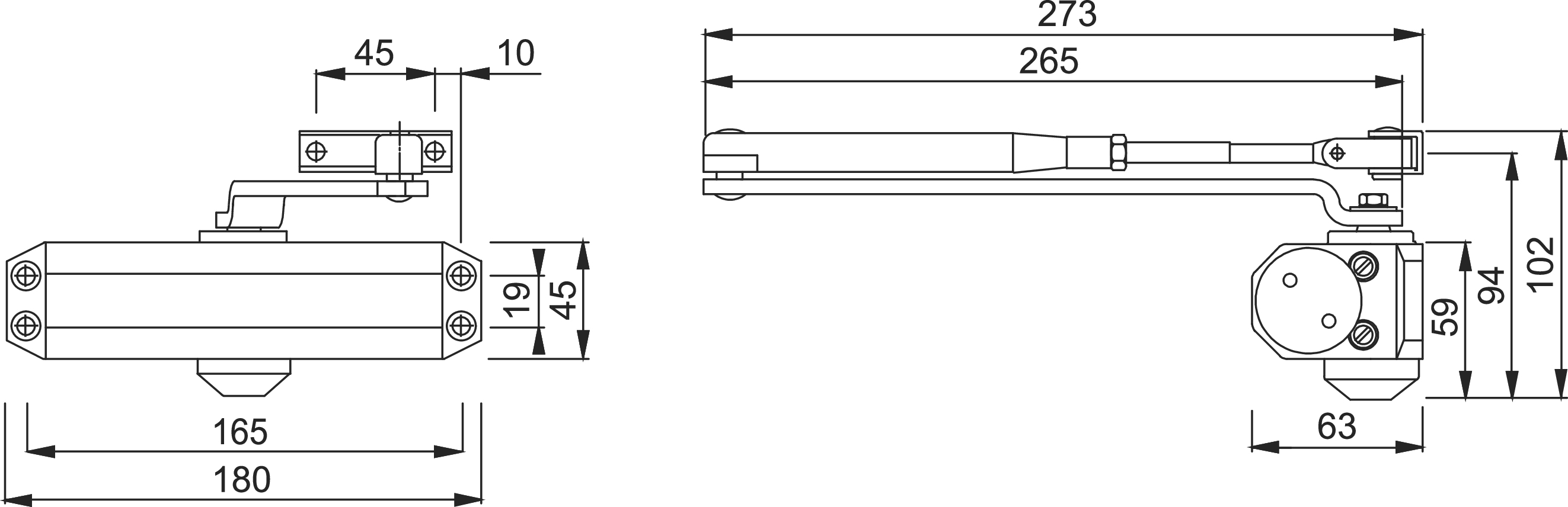

Rozměry těla a šroubovací hodnoty
180x42x63 mm; 164x19 mm
Úhel otevření
maximální otevření 180°
Typ kloubové rameno
Nůžkové rameno se šrouby, nastavitelné, rameno odnímatelné

Technický list výrobku

PDF
DOK_DS_89001366_SCZ_AOF_V1.pdf
0,27 MB

Vyobrazení výrobku

JPG
0,13 MB

Výkres výrobku

DWG
DRW_CAT_AR450_SALL_ACAD_V2.dwg
0,07 MB
JPG
0,05 MB
JPG
0,17 MB
EPS
DRW_CAT_AR450_SALL_APR_V2.eps
1,03 MB
PDF
DRW_CAT_AR450_SALL_APRW_V2.pdf
0,21 MB
