Horní zavírače dveří

AR5200

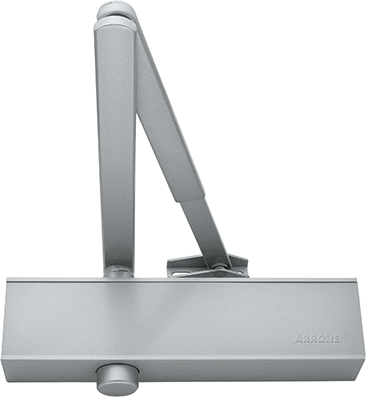

Horní zavírač dveří ARRONE

AR5200

Productline Model: AR5200
Model: AR5200
Objednací číslo: 87112570
Barva: SE Stříbrný smalt

  Zapamatovat a porovnat   Přesunout se na seznam přání   Stáhnout datový list  Vyhledávání prodejců

Horní zavírač dveří ARRONE:

  • Velikost síly: EN 3 až EN 5, nastavitelné napnutím pružiny (velikost 2 podle šablony)
  • Funkce: zavírání, aretace, nastavení úhlu otevření
  • Kryt: výsuvný
  • Aplikace ramene: obr. 1, obr. 6 a obr. 61 – montážní polohy
  • Úspěšná typová zkouška shody se všemi požadavky normy BS EN 1154:1997
    Testováno: šířka dveří 1 100-1 250 mm, hmotnost dveří 80-100 kg
    Klasifikace (obr. 1): 4 | 8 | 5/2 | 1* | 1 | 4
    Klasifikace (obr. 6): 3 | 8 | 4/3 | 1* | 1 | 4
    Klasifikace (obr. 61): 4 | 8 | 4/2 | 1* | 1 | 4
  • Požární zkouška podle normy BS EN 1634-1: vhodné pro dřevěné protipožární dveře po dobu 30, 60 a 120 minut a izolované ocelové protipožární dveře s odolností 240 minut
  • Certifikace:
    CE: AD0239, DOP HUK0005
    Certifire: CF295

Barva
SE Stříbrný smalt
Barevný kryt
#
Barevné kloubové rameno
SE Stříbrný smalt
Tloušťka dveří
1250 mm
Forma
Trim Plate
Uzavírací síla
2 - 5
Mechanismus funkce
#
Váha dveří
100 kg
Poloha kloubového ramene
#
Mechanismus
vymenitelný cep
Druh dveří
dřevěné dveře
Upevnění
dřevěné dveře

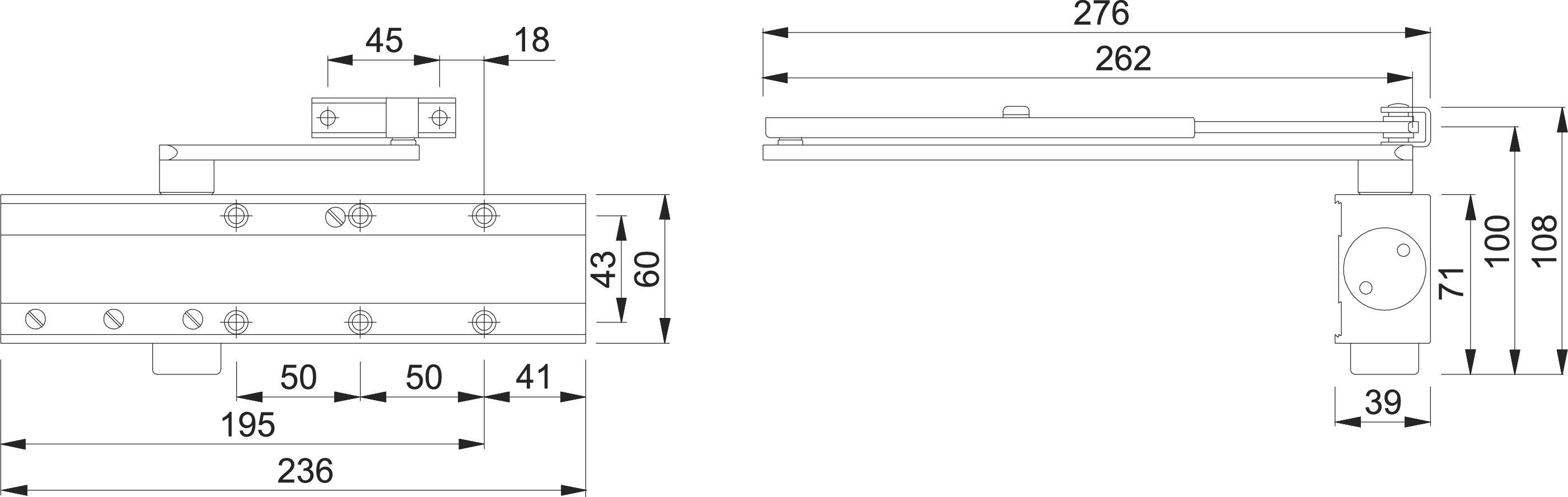

Rozměry těla a šroubovací hodnoty
236x60x38,5 mm; 95x195x45 mm
Úhel otevření
maximální otevření 180°
Typ kloubové rameno
#

Technický list výrobku

PDF
DOK_DS_87112570_SCZ_AOF_V1.pdf
0,26 MB

Vyobrazení výrobku

JPG
0,08 MB

Výkres výrobku

DWG
DRW_CAT_AR5200_SALL_ACAD_V3.dwg
0,11 MB
JPG
0,05 MB
JPG
0,16 MB
EPS
DRW_CAT_AR5200_SALL_APR_V3.eps
1,06 MB
PDF
DRW_CAT_AR5200_SALL_APRW_V3.pdf
0,21 MB
