DIN 18257 en RAL-GZ 607/6 voor inbraakwerend beslag

Deze voorschriften zijn definities, maten, testprocedures en strengere eisen en voor veiligheidsbeslag vastgelegd. Ze zijn gebaseerd op de toegenomen eisen van gebruikers en de jarenlange ervaring van de politie.
HOPPE – De goede greep.
writeCache 08/f5/a4/1b/page-content-3375-f5a41ba0981b8005b41171e3ae1b1fef.cache :: 01.03.24 12:09:40 :

Wat is inbraakwerend beslag?

Inbraakwerend beslag is bedoeld om het slotmechanisme van toegangsdeuren bij huizen en appartementen tegen forceren te beschermen en het met geweld afdraaien van de profielcilinder te bemoeilijken. Inbraakwerend beslag garandeert echter alleen een optimale bescherming als alle afzonderlijke onderdelen van een inbraakwerende deur beantwoorden aan NEN EN 1627.

Inbraakwerend beslag getest DIN 18257 ES1 (ES2, ES3), SK2 (SK3, SK4)

Eisen

Trekbelasting van de cilinderafdekking (ZA)
ES0
(SK1)
ES1
(SK2)
ES2
(SK3)
ES3
(SK4)
-10 kN15 kN20 kN
Sterkte van de bevestigings-elementen
ES0
(SK1)
ES1
(SK2)
ES2
(SK3)
ES3
(SK4)
10 kN15 kN20 kN30 kN

1 N (newton) is de benodigde kracht om een lichaam in rust van 1 kg in 1 seconde eenparig te versnellen tot een snelheid van 1 m/s (meter per seconde).

Eisen
  • U kunt, afhankelijk van uw eisen ten aanzien van inbraakbeveiliging, voor een inbraakwerend beslag in een van de beschikbare beschermingsklassen (ES0/SK1, ES1/SK2, ES2/SK3 of op aanvraag ES3/SK4) kiezen.
  • De in de bovenstaande tabel vermelde eigenschappen en eisen zijn vastgelegd voor de 4 beschermingsklassen. Verder moeten de boorbeveiliging van het buitenschild van het inbraakwerend beslag en de bevestigingselementen van het buitenschild tegen boren worden beschermd (oppervlaktehardheid 60 HRC).
  • De bevestigingselementen (schroefbevestiging, stiftverbinding) moeten zo ontworpen zijn, dat het beschermend karakter van het inbraakwerend beslag na slagproeven behouden blijft.
  • Inbraakwerend beslag dat aan deze normen voldoet, moet voorzien zijn van de naam/het merkteken van de producent, de beschermingsklasse en het testnummer, alsmede het betreffende test- en controlekeurmerk met bijbehorend testnummer. De producten worden regelmatig aan controles door de producent en door keuringsinstanties onderworpen.

Europese en Duitse normen voor inbraakwerend beslag

Bijlage A van NEN EN 1906 bevat eisen en beproevingsmethoden voor inbraakwerend beslag (de eigenschappen betreffende de “inbraakwerendheid” worden door het 7e cijfer van de classificatiesleutel van NEN EN 1906 aangeduid). De testen “cilindertrekken”, “beiteltest”, “stevigheid van de cilinderafdekking en boorbestendigheid” zijn uit DIN 18257 overgenomen in de Europese norm. Bovendien wordt de sterkte van de deurschilden getest. Bij het testen van de sterkte van de bevestigingselementen worden houten platen tussen de trekinrichting en de schilden van het inbraakwerend beslag geplaatst.

Om tegemoet te komen aan de vraag naar uitwisselbaarheid van het beslag, geldt voor de afmetingen de restnorm DIN 18255 (deurkrukken, deurschilden en deurrozetten), uitgave mei 2002, die afgestemd is op sloten conform DIN 18251 en op profielcilinders conform DIN 18252.

De Duitse norm voor inbraakwerend beslag DIN 18257 bestaat sindsdien als restnorm (uitgave maart 2003) om de bovengenoemde maatafstemming en de aanpassing aan NEN EN 1906 te implementeren en de classificatie met de bekende ES-klassen te behouden. In de volgende tabel zijn de beschermingsklassen naast elkaar geplaatst.

Europese en Duitse normen voor inbraakwerend beslag ES0/SK1
Beschermingsklasse
conform DIN
18257:2022-02
paragraaf 4
Beschermingsklasse
conform EN
1906:2002-12
paragraaf 4.1.8
Beschermingsklasse
conform EN
1906:2002-12
paragraaf 4.1.8
ES0SK1
(klasse 1)
Minimale bescherming
tegen inbraak
Europese en Duitse normen voor inbraakwerend beslag ES1/SK2
Beschermingsklasse
conform DIN
18257:2022-02
paragraaf 4
Beschermingsklasse
conform EN
1906:2002-12
paragraaf 4.1.8
Beschermingsklasse
conform EN
1906:2002-12
paragraaf 4.1.8
ES1SK2
(klasse 2)
Redelijke bescherming
tegen inbraak
Europese en Duitse normen voor inbraakwerend beslag ES2/SK3
Beschermingsklasse
conform DIN
18257:2022-02
paragraaf 4
Beschermingsklasse
conform EN
1906:2002-12
paragraaf 4.1.8
Beschermingsklasse
conform EN
1906:2002-12
paragraaf 4.1.8
ES2SK3
(klasse 3)
Hoge bescherming
tegen inbraak
Europese en Duitse normen voor inbraakwerend beslag ES3/SK4
Beschermingsklasse
conform DIN
18257:2022-02
paragraaf 4
Beschermingsklasse
conform EN
1906:2002-12
paragraaf 4.1.8
Beschermingsklasse
conform EN
1906:2002-12
paragraaf 4.1.8
ES3SK4
(klasse 4)
Zeer hoge bescherming
tegen inbraak

Inbraakwerend beslag verhindert effectief het met geweld afdraaien van de profielcilinder en het forceren van het slotmechanisme. De klasse ES0 biedt onvoldoende bescherming tegen inbraak, maar is in sommige Europese landen vereist. Beslag uit deze klasse wordt niet aanbevolen door adviesbureaus van de Duitse politie.

Vergelijking van de beschermingsklassen

In de onderstaande tabellen ziet u de eisen voor verschillende beschermingsklassen (SK) van NEN EN 1906 en een vergelijking met de klassen van DIN 18257 (ES):

Vergelijking van de eisen voor inbraakwerend beslag conform DIN 18257:2022-02 en NEN EN 1906:2012-12

DIN ES0EN SK1
Sterktetest van het schild7 kN
toegest. vervorming
≤ 5 mm
7 kN
toegest. vervorming
≤ 5 mm
Sterktetest van de bevestigingselementen (eenzijdige trekbelasting) met onderliggend houten paneel10 kN
toegest. vervorming
≤ 2 mm
10 kN
toegest. vervorming
≤ 2 mm
Test van de boorweerstand van het buitenschild
(hardheids- of boortest)
niet vereistniet vereist
Weerstandstest tegen slag met een beitel (eenzijdige trekbelasting)niet vereistniet vereist
Sterktetest van de cilinderafdekking (indien aanwezig)neenee
DIN ES1EN SK2
Sterktetest van het schild10 kN
toegest. vervorming
≤ 5 mm
10 kN
toegest. vervorming
≤ 5 mm
Sterktetest van de bevestigingselementen (eenzijdige trekbelasting) met onderliggend houten paneel15 kN
toegest. vervorming
≤ 2 mm
15 kN
toegest. vervorming
≤ 2 mm
Test van de boorweerstand van het buitenschild
(hardheids- of boortest)
60 HRC
binnen bereik
draaistift
of 30 s/200 N
60 HRC
of
30 s/200 N
Weerstandstest tegen slag met een beitel (eenzijdige trekbelasting)3 slagen op
een vastgestelde positie
3 slagen op
een vastgestelde positie
Sterktetest van de cilinderafdekking (indien aanwezig)10 kN10 kN
DIN ES2EN SK3
Sterktetest van het schild15 kN
toegest.
vervorming
≤ 5 mm
15 kN
toegest. vervorming
≤ 5 mm
Sterktetest van de bevestigingselementen (eenzijdige trekbelasting) met onderliggend houten paneel20 kN
toegest.
vervorming
≤ 2 mm
20 kN
toegest. vervorming
≤ 2 mm
Test van de boorweerstand van het buitenschild
(hardheids- of boortest)
60 HRC
binnen bereik
draaistift
of 3 min/200 N
60 HRC
of
3 min/200 N
Weerstandstest tegen slag met een beitel (eenzijdige trekbelasting)6 slagen op
een vastgestelde positie
6 slagen op
een vastgestelde positie
Sterktetest van de cilinderafdekking (indien aanwezig)15 kN15 kN
DIN ES3EN SK4
Sterktetest van het schild20 kN
toegest.
vervorming
≤ 5 mm
20 kN
toegest. vervorming
≤ 5 mm
Sterktetest van de bevestigingselementen (eenzijdige trekbelasting) met onderliggend houten paneel30 kN
toegest.
vervorming
≤ 2 mm
30 kN
toegest. vervorming
≤ 2 mm
Test van de boorweerstand van het buitenschild
(hardheids- of boortest)
60 HRC
binnen bereik
draaistift of
5 min/300 N
60 HRC
of
5 min/500 N
Weerstandstest tegen slag met een beitel (eenzijdige trekbelasting)12 slagen op
een vastgestelde positie
12 slagen op
een vastgestelde positie
Sterktetest van de cilinderafdekking (indien aanwezig)20 kN20 kN

Beslag van HOPPE is getest conform DIN 18257 en RAL-GZ 607/6 en gecertificeerd conform het certificeringsprogramma van DIN CERTCO (TÜV Rheinland) of PIVCERT.

HOPPE beslag in de afzonderlijke beschermingsklassen

HOPPE garnituren met stalen boorbeveiliging

HOPPE garnituren met stalen boorbeveiliging maken geen deel uit van het inbraakwerend beslag conform DIN 18257. Deze garnituren bemoeilijken, in tegenstelling tot gebruikelijk deurbeslag, het uitboren van het beslag rond de cilinder. Garnituren met stalen boorbeveiliging zijn zonder cilinderafdekking (ZA) in de materialen brons, messing en smeedijzer verkrijgbaar.

HOPPE garnituren met stalen boorbeveiliging

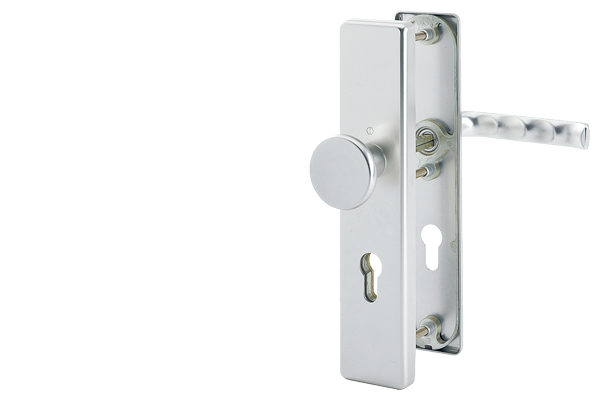

HOPPE inbraakwerend beslag conform DIN 18257 ES0 (SK1)

HOPPE inbraakwerend beslag van beschermingsklasse ES0 (SK1) biedt meer bescherming dan gebruikelijk deurbeslag. Dit inbraakwerend beslag is zonder cilinderafdekking (ZA) in het materiaal aluminium verkrijgbaar.

HOPPE inbraakwerend beslag conform DIN 18257 ES0 (SK1)

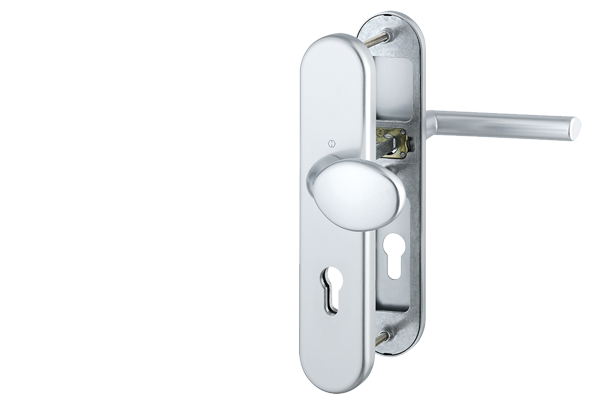

HOPPE inbraakwerend beslag conform DIN 18257 ES1 (SK2)

HOPPE inbraakwerend beslag van beschermingsklasse ES1 (SK2) is met en zonder cilinderafdekking (ZA) in de materialen aluminium, roestvast staal en messing verkrijgbaar. Verder is het ES1 (SK2)-inbraakwerend beslag ook als kortschilduitvoering met en zonder cilinderafdekking in de materialen aluminium en roestvast staal leverbaar. ES1 (SK2)-inbraakwerend beslag wordt door de politie als standaard aanbevolen.

HOPPE inbraakwerend beslag conform DIN 18257 ES1 (SK2)

HOPPE combi-inbraakwerend beslag conform DIN 18257 ES1 (SK2)

HOPPE combi-inbraakwerend beslag van beschermingsklasse ES1 (SK2) is uitsluitend met cilinderafdekking (ZA) in de materialen aluminium, roestvast staal en messing verkrijgbaar. Dit inbraakwerend beslag maakt het mogelijk om de binnenzijde van de woning-/toegangsdeur van een rozetgarnituur in plaats van de gebruikelijke langschilduitvoering te voorzien. Bovendien kan er uit verschillende materiaal- en kleurcombinaties voor de buiten- en de binnenzijde van de deur worden gekozen. Indien Hoppe producten in combinatie met artikelen van een andere producent worden gebruikt, dan vervalt toezegging van certificering.

HOPPE combi-inbraakwerend beslag conform DIN 18257 ES1 (SK2)

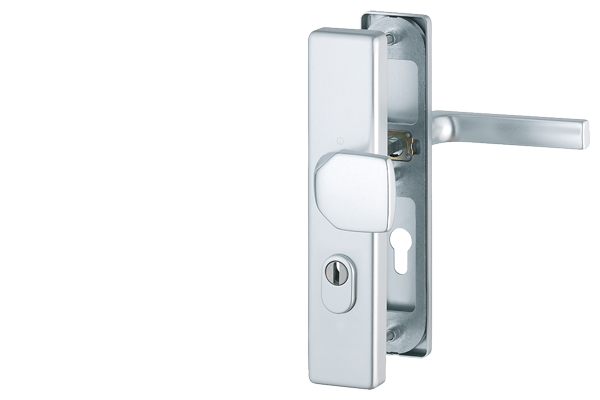

HOPPE inbraakwerend beslag conform DIN 18257 ES2 (SK3)

HOPPE inbraakwerend beslag van beschermingsklasse ES2 (SK3) is met cilinderafdekking (ZA) op aanvraag leverbaar in de materialen aluminium, roestvast staal en messing. Verzekeringsmaatschappijen schrijven dit beslag voor bij verhoogd risico (verzekeringswaarde). De politie raadt ES2 (SK3)-inbraakwerend beslag aan bij een hogere beschermingsbehoefte (bijv. bij een “risicovolle ligging” van de woning).

HOPPE inbraakwerend beslag conform DIN 18257 ES2 (SK3)

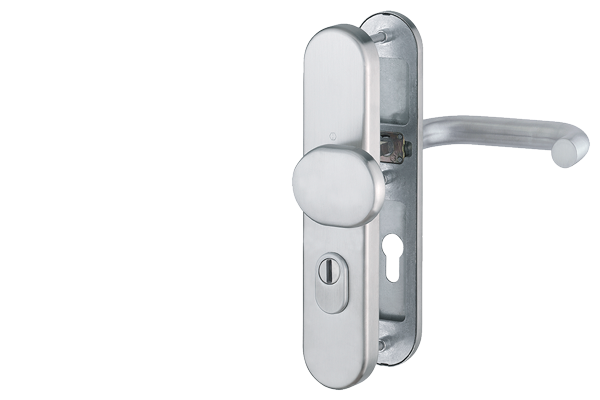

HOPPE inbraakwerend beslag conform DIN 18257 ES3 (SK4)

HOPPE inbraakwerend beslag van beschermingsklasse ES3 (SK4) is voorzien van een cilinderafdekking (ZA) en een 13mm dikke geharde staalplaat. Het is leverbaar in de materialen aluminium, roestvast staal en messing. Vanwege hun extreem inbraakwerende werking raadt de politie ES3 (SK4) inbraakwerend beslag aan bij een zeer hoge beschermingsbehoefte (bijv. bij een “risicovolle ligging” van de woning).

HOPPE inbraakwerend beslag conform DIN 18257 ES3 (SK4)

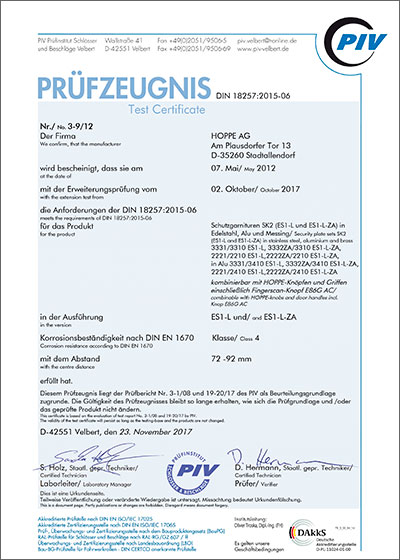

Testcertificaat

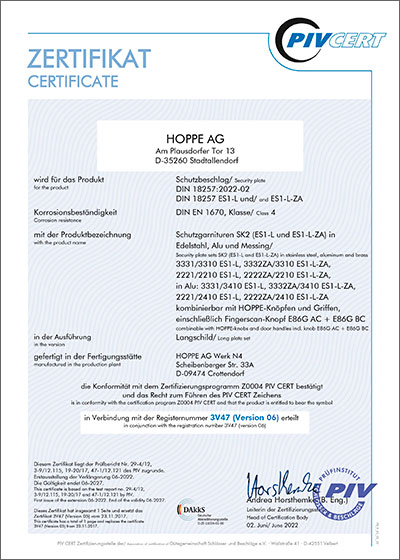

Certificaat/Certificate

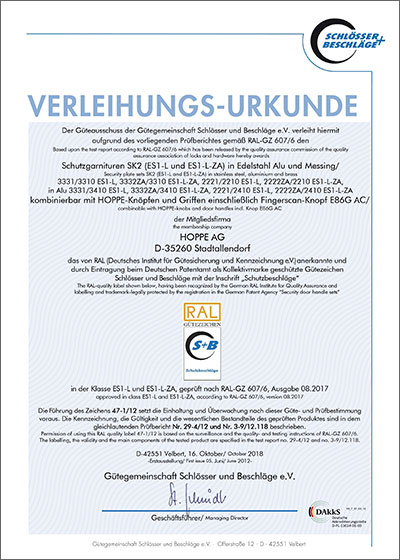

Onderscheidingscertificaat
