Montaje sin tornillos – Conexión del cuadradillo RápidoPlus para rosetas estándares

Con el cuadradillo RápidoPlus no solo se pueden montar manillas para puertas, sino también las correspondientes condenas y bocallaves de forma rápida y sencilla. Tanto las rosetas estándares como las planas se pueden montar sin tornillos en pocos pasos mediante autoadhesivos o inserción de tetones.
HOPPE – La manilla que decora.
Cuadradillo RápidoPlus – Montaje rápido de manillas con roseta
readCache 10/cf/31/b9/2e/60/page-content-4622-cf31b92e602026c5561ec88bec90f134.cache :: Cachedatei: 2024-04-16 13:00:26 -- 22.05.24 19:23:55 | Seite geändert: 2024-04-16 13:00:26 -- 16.04.24 15:00:26 | gültige Cachedatei gefunden

Conexión del cuadradillo RápidoPlus para rosetas estándares

Conexión del cuadradillo RápidoPlus para rosetas estándares

Con la tecnología de montaje Cuadradillo RápidoPlus, no sólo las manillas de las puertas, sino también las condenas y bocallaves de un juego de manillas se unen simplemente sin tornillos: un desarrollo consecuente de la tecnología Cuadradillo Rápido de HOPPE.

Hasta ahora, Cuadradillo RápidoPlus, sólo estaba disponible para rosetas planas. Con la ampliación a juegos seleccionados con rosetas estándar, HOPPE también ofrece una ventaja de montaje decisiva para éstos.

Montaje sin tornillos

Las ventajas

  • Montaje sencillo y sin tornillos de todo el juego
  • Condenas y bocallaves encastrables
  • Verificado según la normativa DIN EN 1906 (categoría de uso 3)

La conexión Cuadradillo RápidoPlus para juegos de puertas interiores con rosetas estándar está disponible para las líneas Hamburg, Luxembourg y Verona.

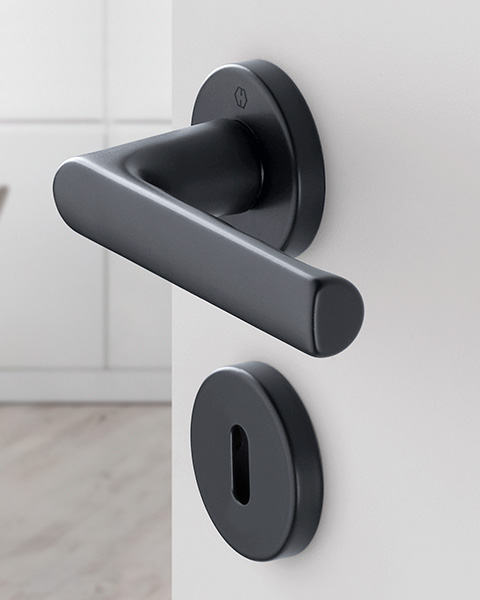

Hamburg
1700/42KB/42KBS F9714M
Hamburg
1700/42KB/42KBS F9714M

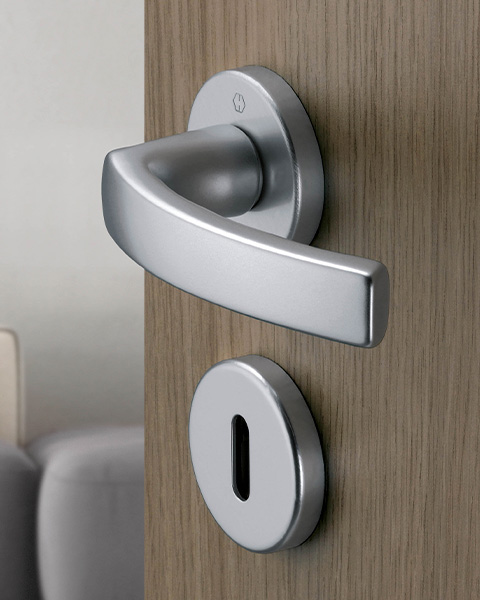

Luxembourg
199/42KB/42KBS F9
Luxembourg
199/42KB/42KBS F9

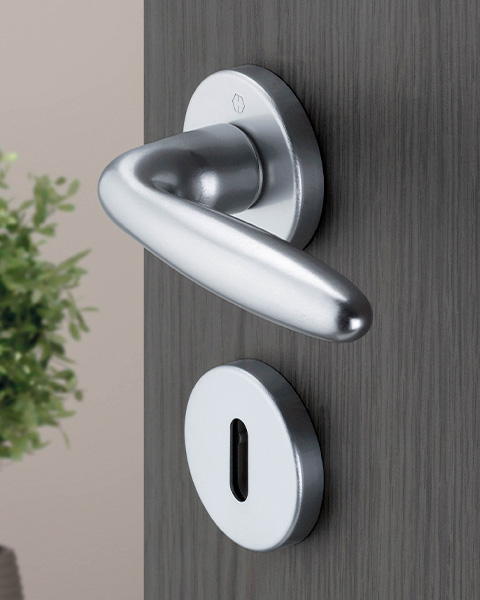

Verona
1510/42KB/42KBS F1
Verona
1510/42KB/42KBS F1

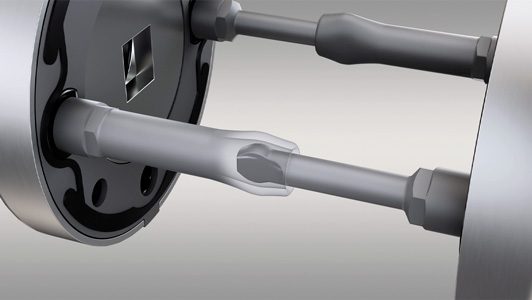

Roseta de manilla con tetones de soporte pasantes

Roseta de manilla con tetones de soporte pasantes

Los tetones pasantes de las rosetas y bocallaves están formados por un cuadradillo y un manguito de nylon reforzado con fibra de vidrio. Al encajar, generan un sistema de fijación estable y sin juego.

Preparación de la puerta

Esta solución de sistema se puede montar en puertas estándar con cerraduras estándar. No es necesario llevar a cabo ninguna preparación especial de la puerta. Para los tetones de soporte pasantes de las rosetas solo se necesitan dos taladrados de guía pasantes (Ø 7,5 mm).

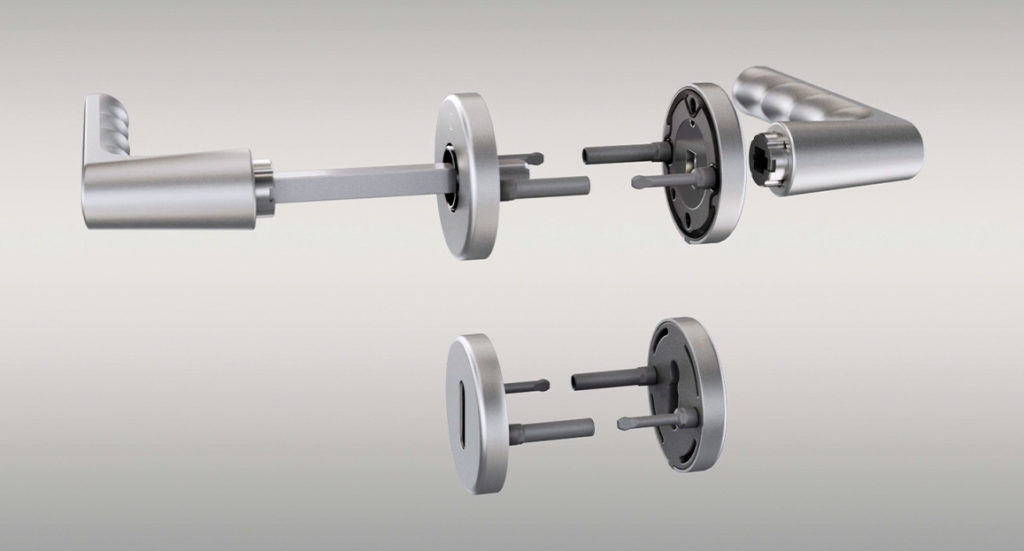

Conexión del cuadradillo RápidoPlus para rosetas estándares

Montaje

Las rosetas con manilla fija con tetones de soporte pasantes se encajan fácilmente con las manillas para puertas y, en caso necesario, se colocan los bocallaves autoadhesivos con tetones de soporte pasantes. El conjunto completo se monta sin ningún tipo de atornilladuras.

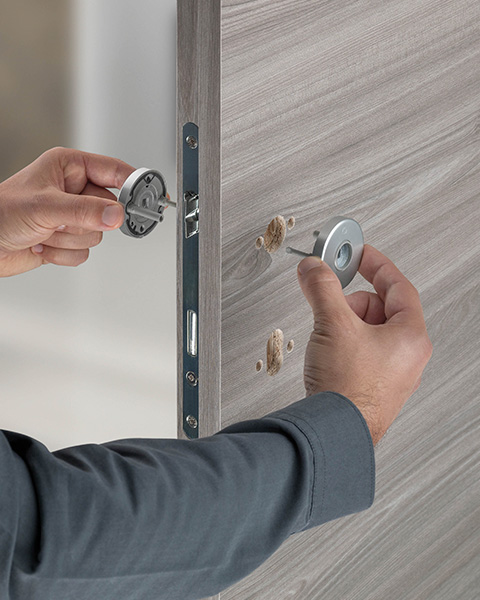

Encajar las rosetas en la hoja de la puerta
Encajar las rosetas en la hoja de la puerta

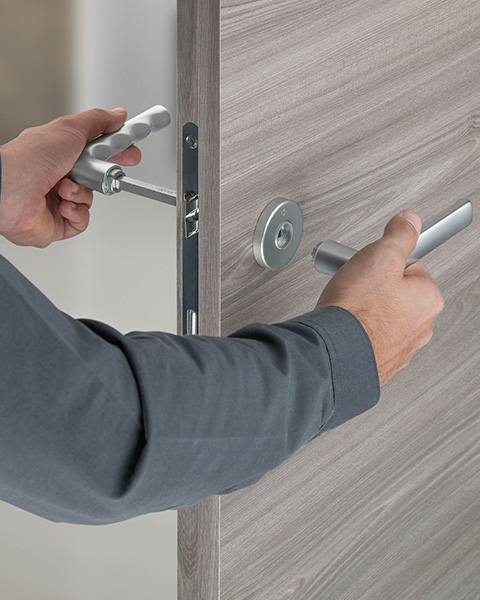

Instalar las manillas para puertas
Instalar las manillas para puertas

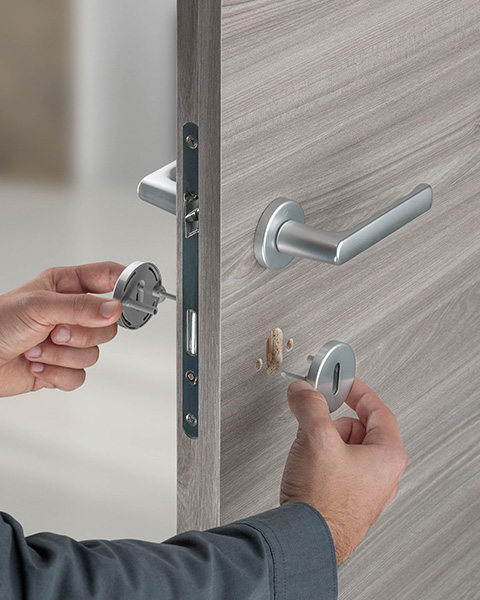

Encajar los bocallaves en caso necesario y,
¡ya está!
Encajar los bocallaves en caso necesario y, ¡ya está!

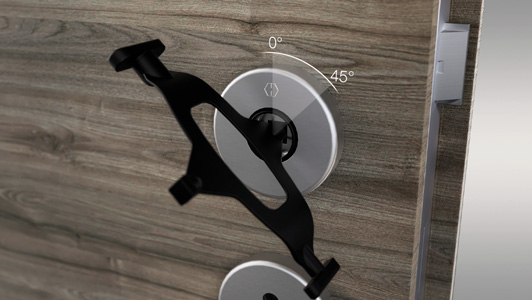

Desmontaje

Se incluye una práctica herramienta para facilitar el desmontaje.

Herramienta para el desmontaje

YouTube

Al subir el vídeo, acepta la política de privacidad de YouTube.
Saber más

Subir vídeo

Ver los juegos con Cuadradillo RápidoPlus de HOPPE en el catálogo de productos

Ir al catálogo de productos
