DIN 18257 y RAL-GZ 607/6 para herrajes de seguridad

Debido a las crecientes exigencias de los usuarios y a raíz de todas las investigaciones llevadas a cabo por la policía durante años, estas prescripciones de calidad fijan conceptos, medidas y requisitos más estrictos, así como métodos de ensayo, para herrajes de seguridad.
HOPPE – La manilla que decora.
readCache 10/41/c5/ad/fd/a4/page-content-3375-41c5adfda46db2c0f149fb27a90023f9.cache :: Cachedatei: 2024-04-16 13:35:48 -- 20.05.24 10:17:34 | Seite geändert: 2024-04-16 13:35:48 -- 16.04.24 15:35:48 | gültige Cachedatei gefunden

¿Qué es un herraje de seguridad?

La función de los herrajes de seguridad es proteger el trinquete de la cerradura de las puertas de entrada a pisos y casas ante agresiones mecánicas directas, impidiendo de forma eficaz que el cilindro perfilado pueda ser arrancado a la fuerza. No obstante, los herrajes solo garantizan una protección óptima si se utilizan en combinación con todos los elementos individuales que forman parte de las puertas antirrobo según DIN EN 1627.

Herrajes de seguridad certificados DIN 18257 ES0 (ES1, ES2, ES3) (SK1, SK2, SK3)

Requisitos

Prueba de resistencia de protector de cilindro (ZA)
ES0
(SK1)
ES1
(SK2)
ES2
(SK3)
ES3
(SK4)
-10 kN15 kN20 kN
Solidez del sistema de fijación
ES0
(SK1)
ES1
(SK2)
ES2
(SK3)
ES3
(SK4)
10 kN15 kN20 kN30 kN

El newton se define como la fuerza necesaria para proporcionar una aceleración de 1 m/s a un objeto de 1 kg de masa.

Herrajes de seguridad - Requisitos
  • Puede escoger – en función de sus necesidades – entre los herrajes de seguridad pertenecientes a las distintas grados de seguridad (ES0/SK1, ES1/SK2, ES2/SK3 o bajo pedido ES3/SK4).
  • Para los 4 grados de seguridad se establecen las características y requisitos que aparecen representados en la tabla anterior.
  • Las fijaciones (tornillos, cuadradillos) deben estar distribuidos de tal forma que permitan mantener la eficacia de protección en los herrajes tras los intentos de impacto correspondientes.
  • Según estas normativas, los herrajes de seguridad deben identificarse con el nombre / la marca del fabricante, los grados de seguridad y el número de ensayo, así como la correspondiente marca de supervisión y ensayo con su número de ensayo. Están sujetos a una supervisión propia y externa continuas.

Normativa nacional y europea para los herrajes de seguridad

En el anexo A de la normativa DIN EN 1906, se incluyen los requisitos y los métodos de ensayo para los herrajes de seguridad (la descripción de las características de la “Seguridad de bienes” aparece en el dígito 7 de la matrícula de clasificación de la normativa DIN EN 1906). Los tipos de ensayo “tracción excéntrica”, “prueba con escoplo”, “resistencia de la tapa del cilindro y al taladrado” se dan a conocer en la normativa DIN 18257 y se adoptan esencialmente en la normativa europea. Posteriormente se incorporó el ensayo de resistencia de las placas de puerta. En el ensayo de resistencia de los elementos de fijación, se encuentran paneles de madera entre el dispositivo de tracción y las placas de los herrajes de seguridad.

Para valorar en este punto las exigencias de intercambiabilidad de los herrajes, se ha estandarizado la normativa residual DIN 18255, adaptada a las cerraduras según DIN 18251 y a los cilindros perfilados según DIN 18252.

La normativa nacional para herrajes de seguridad DIN 18257 existe desde entonces como normativa residual en la edición de marzo de 2003 para realizar la ya mencionada armonización de las medidas y adaptadar la actualizacion a la normativa DIN EN 1906, así como también el mantenimiento de las conocidas categorias ES. En la tabla se muestra la comparación de los diferentes grados de seguridad.

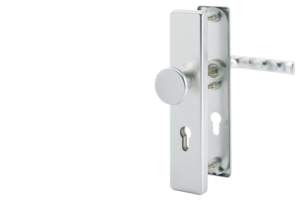

Herraje de seguridad ES0
Grado de Seguridad
según
DIN 18257:2022-02
Párrafo 4
Grado de Seguridad
según
EN 1906:2012-12
Párrafo 4.1.8
Grado de Seguridad
según
EN 1906:2012-12
Párrafo 4.1.8
ES0SK1
(Clase 1)
protección reducida contra robos

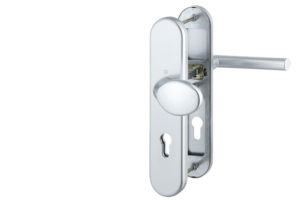

Herraje de seguridad ES1
Grado de Seguridad
según
DIN 18257:2022-02
Párrafo 4
Grado de Seguridad
según
EN 1906:2012-12
Párrafo 4.1.8
Grado de Seguridad
según
EN 1906:2012-12
Párrafo 4.1.8
ES1SK2
(Klasse 2)
protección contra robos

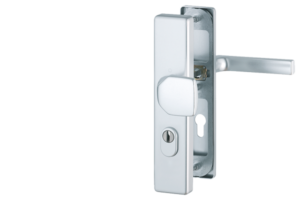

Herraje de seguridad ES2
Grado de Seguridad
según
DIN 18257:2022-02
Párrafo 4
Grado de Seguridad
según
EN 1906:2012-12
Párrafo 4.1.8
Grado de Seguridad
según
EN 1906:2012-12
Párrafo 4.1.8
ES2SK3
(Clase 3)
protección elevada contra robos

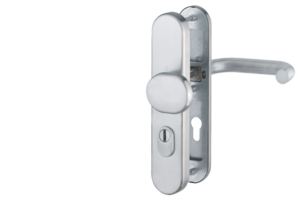

Herraje de seguridad ES3
Grado de Seguridad
según
DIN 18257:2022-02
Párrafo 4
Grado de Seguridad
según
EN 1906:2012-12
Párrafo 4.1.8
Grado de Seguridad
según
EN 1906:2012-12
Párrafo 4.1.8
ES3SK4
(Clase 4)
protección máxima contra robos

Los herrajes de seguridad deben impedir de forma eficaz que el cilindro perfilado pueda ser arrancado y evitar agresiones mecánicas directas en el trinquete de la cerradura. El grado ES0 no ofrece suficiente garantía contra el robo; sin embargo, está muy solicitado en otros países europeos. En Alemania, este tipo de herrajes ha sido desaconsejado por los centros de asesoramiento de la policía.

Comparación de los diferentes grados de seguridad

En las tablas siguientes encontrará los requisitos de los diferentes grados de seguridad (SK) de la normativa DIN EN 1906 y una comparativa de los grados de la normativa DIN 18257 (ES):

Comparación de los requisitos para los distintos herrajes de seguridad según las normativas DIN 18257:2022-02 y DIN EN 1906:2012-12

DIN ES0EN SK1
Prueba de resistencia de placa7 kN
deformación
admisible
≤ 5 mm
7 kN
deformación
admisible
≤ 5 mm
Prueba de resistencia de elementos de fijación (esfuerzo de tracción unilateral) apoyado sobre un tablero de madera10 kN
deformación
admisible
≤ 2 mm

10 kN
deformación
admisible
≤ 2 mm
Ensayo de resistencia al taladrado en la placa exterior (dureza o ensayo de taladrado)Sin requisitosSin requisitos
Ensayo de resistencia al arranque mediante escoplo (ensayo de choque con péndulo)Sin requisitosSin requisitos
Ensayo de resistencia de la tapa del cilindro (cuando lleve tapa)nono
DIN ES1EN SK2
Prueba de resistencia de placa10 kN
deformación
admisible
≤ 5 mm
10 kN
deformación
admisible
≤ 5 mm
Prueba de resistencia de elementos de fijación (esfuerzo de tracción unilateral) apoyado sobre un tablero de madera15 kN
deformación
admisible
≤ 2 mm
15 kN
deformación
admisible
≤ 2 mm
Ensayo de resistencia al taladrado en la placa exterior (dureza o ensayo de taladrado)60 HRC
o bien 30 s/200 N
60 HRC
o bien 30 s/200 N
Ensayo de resistencia al arranque mediante escoplo (ensayo de choque con péndulo)3 golpes en puntos determinados3 golpes en puntos determinados
Ensayo de resistencia de la tapa del cilindro (cuando lleve tapa)10 kN10 kN
DIN ES2EN SK3
Prueba de resistencia de placa15 kN
deformación
admisible
≤ 5 mm
15 kN
deformación
admisible
≤ 5 mm
Prueba de resistencia de elementos de fijación (esfuerzo de tracción unilateral) apoyado sobre un tablero de madera20 kN
deformación
admisible
≤ 2 mm
20 kN
deformación
admisible
≤ 2 mm
Ensayo de resistencia al taladrado en la placa exterior (dureza o ensayo de taladrado)60 HRC o bien 3 min/200 N60 HRC
o bien 3 min/200 N
Ensayo de resistencia al arranque mediante escoplo (ensayo de choque con péndulo)6 golpes en puntos determinados6 golpes en puntos determinados
Ensayo de resistencia de la tapa del cilindro (cuando lleve tapa)15 kN15 kN
DIN ES3EN SK4
Prueba de resistencia de placa20 kN
deformación
admisible
≤ 5 mm
20 kN
deformación
admisible
≤ 5 mm
Prueba de resistencia de elementos de fijación (esfuerzo de tracción unilateral) apoyado sobre un tablero de madera30 kN
deformación
admisible
≤ 2 mm
30 kN
deformación
admisible
≤ 2 mm
Ensayo de resistencia al taladrado en la placa exterior (dureza o ensayo de taladrado)60 HRC
o bien 5 min/300 N
60 HRC
o bien 5 min/500 N
Ensayo de resistencia al arranque mediante escoplo (ensayo de choque con péndulo)12 golpes en puntos determinados12 golpes en puntos determinados
Ensayo de resistencia de la tapa del cilindro (cuando lleve tapa)20 kN20 kN

Los herrajes de HOPPE, a partir de la clase de protección ES1 (SK2) están verificados según las normativas DIN 18257 y RAL-GZ 607/6 y según el programa de certificación de DIN CERTCO (TÜV Rheinland) o PIVCERT.

Herrajes HOPPE en las clases de protección individuales

Modelos HOPPE con protección de acero contra el taladrado

Los juegos de manillas HOPPE con protección de acero contra el taladrado no son herrajes de seguridad según DIN 18257. A diferencia de las manillas convencionales, estos modelos dificultan el taladrado del herraje en la zona del cilindro. Están disponibles en latón y hierro forjado.

Modelos HOPPE con protección de acero contra el taladrado

Herrajes de seguridad HOPPE según DIN 18257 ES0 (SK1)

Herrajes de seguridad HOPPE de la Clase de Seguridad ES0 (SK1), ofrecen una mayor protección que los herrajes de puertas tradicionales. Estos herrajes de seguridad están disponibles en aluminio.

Herrajes de seguridad HOPPE según DIN 18257 ES0 (SK1)

Herrajes de seguridad HOPPE según DIN 18257 ES1 (SK2)

Los herrajes de seguridad HOPPE de la Clase de Seguridad ES1 (SK2) están disponibles con y sin protección de cilindro (ZA) en los siguientes materiales: aluminio, acero inoxidable y latón. Los herrajes de seguridad ES1 (SK2) también están disponibles con placa corta, con y sin protección del cilindro, en aluminio y acero inoxidable. La policía recomienda utilizar los herrajes de seguridad ES1 (SK2) como herrajes estándar.

Herrajes de seguridad HOPPE según DIN 18257 ES1 (SK2)

Herrajes de seguridad HOPPE-Kombi según DIN 18257 ES1 (SK2)

Herrajes de seguridad HOPPE-Kombi de la Clase de Seguridad ES1 (SK2), únicamente están disponibles con protección de cilindro (ZA) en los materiales aluminio, acero inoxidable y latón. Estos herrajes de seguridad posibilitan un equipamiento del interior de la puerta de la casa o vivienda con conjuntos de rosetas, en vez de la variante tradicional con placa alargada, y permiten diferentes combinaciones de materiales y colores en la parte exterior o interior de la puerta. Al combinar los productos HOPPE con articulos de otro fabricante, se suprime el certificado asignado.

Herrajes de seguridad HOPPE-Kombi según DIN 18257 ES1 (SK2)

Herrajes de seguridad HOPPE según DIN 18257 ES2 (SK3)

Los herrajes de seguridad HOPPE de la Clase de Seguridad ES2 (SK3) están disponibles a petición con protección de cilindro (ZA) en los materiales aluminio, acero inoxidable y latón. Las compañías de seguros prescriben estos herrajes cuando existe un riesgo elevado (valores asegurados). Las oficinas de información de la policía aconsejan herrajes de seguridad ES2 (SK3) cuando existe la necesidad de una seguridad elevada (por ejemplo una casa en una “zona especialmente peligrosa”).

Herrajes de seguridad HOPPE según DIN 18257 ES2 (SK3)

Juegos de seguridad HOPPE según DIN 18257 ES3 (SK4)

Juegos de seguridad HOPPE de la clase ES3 (SK4) llevan un protector de cilindro y una placa de acero endurecido de 10 mm de grosor. Están disponibles en los materiales aluminio, acero inoxidable y latón. Por el efecto extremadamente preventivo de robo las consultarías policiales de investigación criminal recomiendas herrajes de seguridad de la clase ES3 (SK4) si existiera una necesidad importante de protección (por ejemplo en caso de una “ubicación de la casa extremadamente peligrosa”.

Juegos de seguridad HOPPE según DIN 18257 ES3 (SK4)

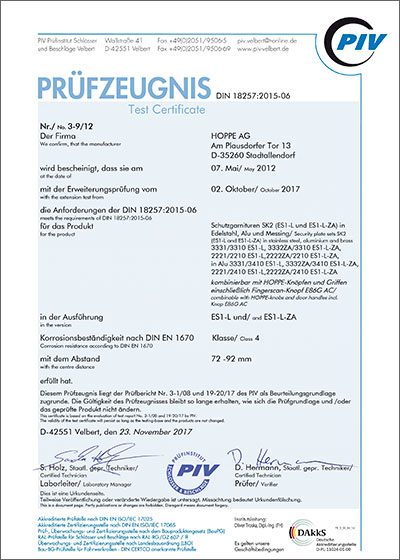

Prüfzeugnis

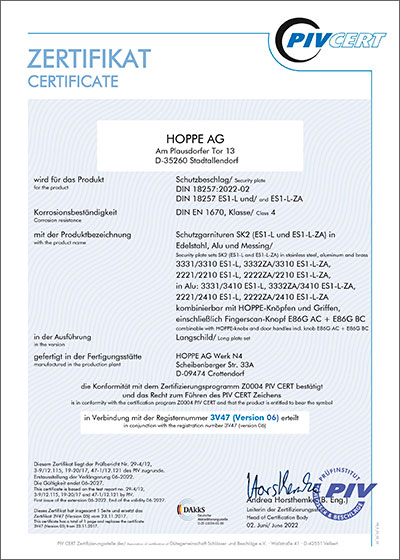

Zertifikat/Certificate

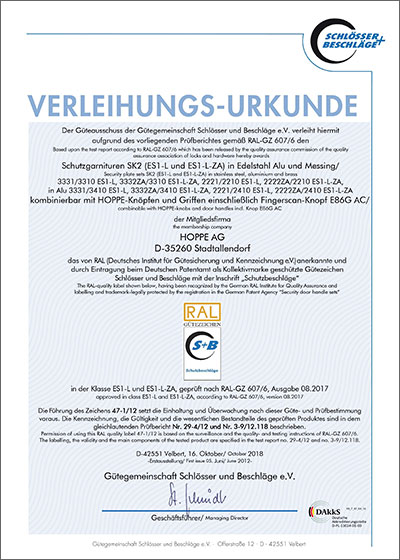

Verleihungs-Urkunde
