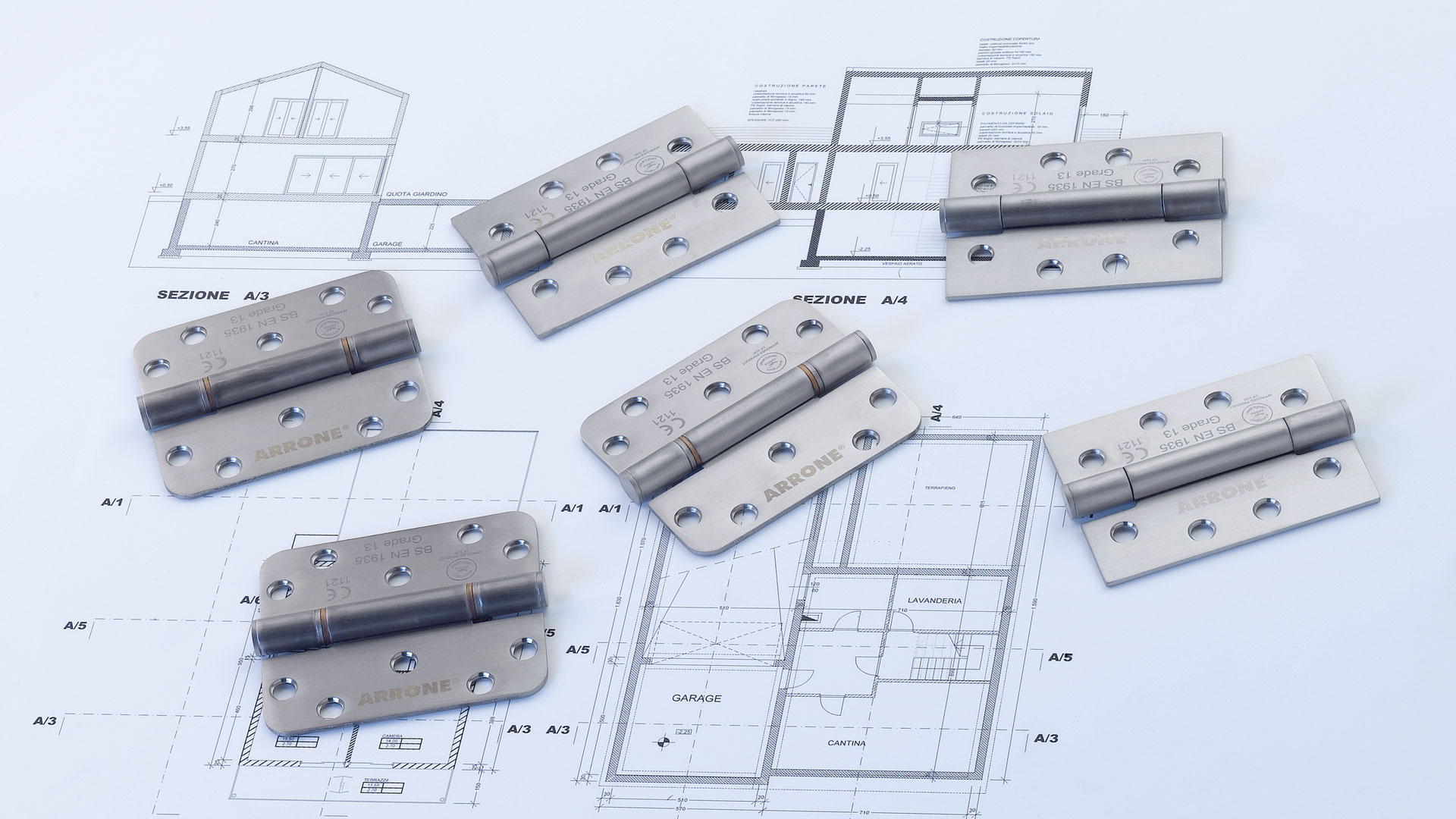

BS EN 1935:2002 – Bisagras de eje simple

readCache 10/67/5a/65/a8/57/page-content-520563-675a65a85743f19c29adb04a775c29c6.cache :: Cachedatei: 2024-05-15 12:44:29 -- 20.05.24 10:06:20 | Seite geändert: 2024-05-15 12:44:29 -- 15.05.24 14:44:29 | gültige Cachedatei gefunden

Esta normativa europea especifica los requisitos para las bisagras de un solo eje para ventanas y puertas que se abren en una sola dirección, cuyo eje de rotación no está a más de 30 mm de la cara del marco o la puerta. Cubre tanto las bisagras de pasador fijo como las de elevación, y contiene requisitos adicionales para las bisagras destinadas a ser utilizadas en puertas contra incendios.
La normativa BS EN 1935 clasifica las bisagras de un eje para puertas mediante un sistema de denominación de 8 dígitos. Cada dígito se refiere a una característica concreta del producto medida conforme a los requisitos de rendimiento establecidos en la normativa.

Dígito 1: clase de uso

Se identifican cuatro clases de uso:
Clase 1: Uso con poca frecuencia
Clase 2: Uso con media frecuencia
Clase 3: Uso frecuente
Clase 4: Uso muy frecuente

Dígito 2: durabilidad

Se identifican tres clases para bisagras de un eje fabricadas según esta normativa europea:
Clase 3: 10.000 ciclos de ensayo, únicamente para bisagras de ventanas de uso moderado
Clase 4: 25.000 ciclos de ensayo, para bisagras de puertas y ventanas de uso moderado
Clase 7: 200.000 ciclos de ensayo, únicamente para bisagras de puertas de uso medio, frecuente e intensivo

Dígito 3: peso de puerta de ensayo

En esta normativa europea se identifican ocho clases de masa de puerta relacionados con bisagras de un eje, tal y como se muestra en la tabla de abajo.

Clase de peso de
puerta de ensayo
Peso de puerta
010 kg
120 kg
240 kg
360 kg
480 kg
5100 kg
6120 kg
7160 kg

Dígito 4: aptitud para aplicar en puertas cortafuego

Se identifican dos clases de aptitud para bisagras de un eje:
Clase 0: no adecuadas para montajes de puertas cortafuego
Clase 1: adecuadas para montajes de puertas cortafuego sujetas a la evaluación satisfactoria de la contribución de la bisagra de un eje a la resistencia al fuego de los montajes de puertas cortafuego especificados. Tal evaluación trasciende el alcance de esta normativa europea (véase EN 1634-1).

Dígito 5: seguridad de personas

Se exige que las bisagras de un eje satisfagan los requisitos esenciales de un uso seguro. Por tanto, solo se identifica la clase 1.

Dígito 6: resistencia a la corrosión

Se identifican cinco clases de resistencia a la corrosión de conformidad con EN 1670:
Clase 0: sin resistencia a la corrosión definida
Clase 1: resistencia a la corrosión baja
Clase 2: resistencia a la corrosión moderada
Clase 3: resistencia a la corrosión elevada
Clase 4: resistencia a la corrosión muy elevada

Dígito 7: seguridad de bienes - Resistencia a la efracción

Se identifican dos clases de protección para bisagras de un eje:
Clase 0: no adecuadas para montajes de puertas antirrobo
Clase 1: adecuadas para aplicaciones que requieran cierta protección. El Anexo C de esta normativa europea detalla la clase de bisagra que usar para el nivel de protección requerido.

Dígito 8: clasificación de bisagra

Se identifican catorce clases en esta normativa europea y se detallan en la tabla de abajo. La clasificación completa se muestra en la normativa.

Clase de
bisagra
UsoCiclos de
ensayo
Peso de
puerta
1Ventana10.00010 kg
2Ventana10.00020 kg
3Ventana/Puerta25.00020 kg
4Puerta200.00020 kg
5Ventana10.00040 kg
6Ventana/Puerta25.00040 kg
7Puerta200.00040 kg
8Ventana10.00060 kg
9Ventana/Puerta25.00060 kg
10Puerta10.00060 kg
11Puerta200.00080 kg
12Puerta200.000100 kg
13Puerta200.000120 kg
14Puerta200.000160 kg

Fuente: Door and Hardware Federation (DHF) Best Practice Guide – bisagras de eje simple según BS EN 1935
