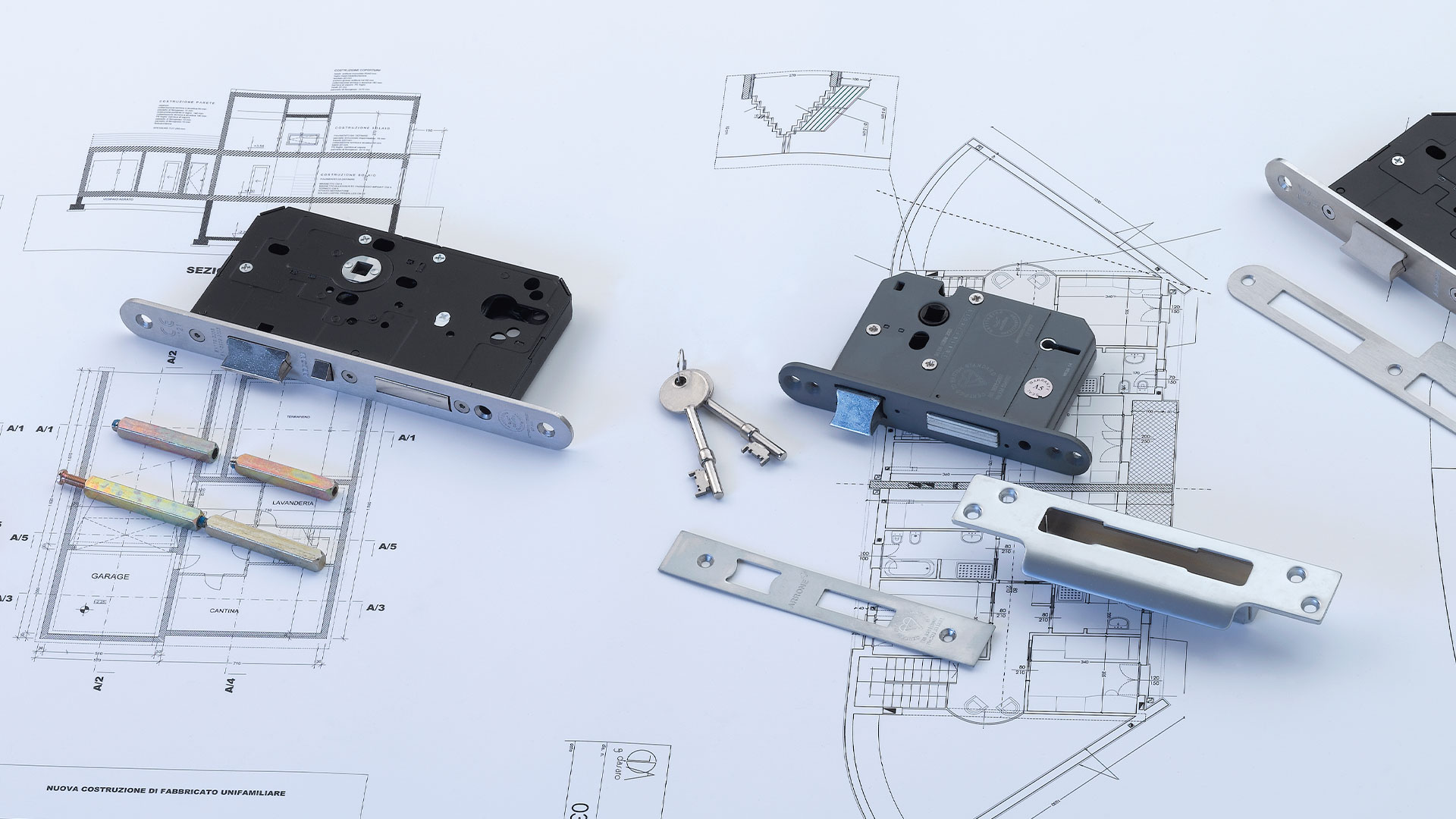

BS EN 12209:2003 – Zamki mechaniczne wraz z zaczepami

Norma ta określa wymagania i metody badań dotyczące trwałości, wytrzymałości, zabezpieczenia i funkcji zamków wraz zaczepami, uruchamianych mechanicznie, przeznaczonych do stosowania w drzwiach (łącznie z drzwiami balkonowymi i drzwiami wejściowymi do budynków). Zamki marki ARRONE przeszły z wynikiem pozytywnym badania typu pod kątem zgodności ze wszystkimi wymaganiami normy BS EN 12209:2016. Uzyskana klasyfikacja jest podana oddzielnie dla każdego zamka.

BS EN 12209:2003 – Zamki mechaniczne wraz z zaczepami

11-cyfrowy system kodowania

Zamki marki ARRONE są wytwarzane zgodnie z najwyższymi standardami inżynieryjnymi i zaprojektowane z myślą o wysokim stosunku jakości do ceny. Zamki te przeszły z wynikiem pozytywnym badania typu pod kątem zgodności ze wszystkimi wymaganiami normy BS EN 12209:2016. Uzyskana klasyfikacja jest podana oddzielnie dla każdego zamka.

Norma BS EN 12209:2003 klasyfikuje osprzęt drzwiowy za pomocą 11-cyfrowego systemu kodowania.

Cyfra 1 – kategoria zastosowania

Wyróżnia się trzy kategorie zastosowania:
Klasa 1: niska częstotliwość użytkowania, przez osoby o wysokiej skłonności do zachowania ostrożności, tj. przy niewielkim ryzyku niewłaściwego użycia, np. drzwi wewnętrzne w budynkach mieszkalnych
Klasa 2: średnia częstotliwość użytkowania, przez osoby o umiarkowanej skłonności do zachowania ostrożności, tj. przy pewnym ryzyku niewłaściwego użycia, np. drzwi wewnętrzne w budynkach biurowych
Klasa 3: wysoka częstotliwość użytkowania, przez osoby o niewielkiej skłonności do zachowania ostrożności, tj. przy wysokim ryzyku niewłaściwego użycia, np. drzwi w budynkach publicznych

Cyfra 2 – trwałość

Określono dwanaście klas z minimalnymi wartościami dla zamka ryglowego i zatrzaskowego oraz rygla z obciążeniem bocznym i bez niego, jak pokazano poniżej. Podczas wysuwania rygiel działa pod obciążeniem bocznym.

↑ Liczba operacji	Wzrastające obciążenie boczne →
	Klasa C	Klasa H	Klasa M	Klasa S	Klasa X
	Klasa B	Klasa G	Klasa L	Klasa R	Klasa W
	Klasa A	Klasa F

Cyfra 3 – masa drzwi i siła zamykania

Określono dziewięć klas z maksymalnymi wartościami siły zamykania przy różnych masach drzwi, jak pokazano poniżej.
Uwaga: Siła zamykania jest mierzona od pozycji wyjściowej, tzn. całkowicie wysunięty rygiel przylega do zaczepu na początku badania.

Maksymalna siła zamykania	do 100 kg	Masa drzwi do 200 kg	powyżej 200 kg
15 N	Klasa 7	Klasa 8	Klasa 9
25 N	Klasa 4	Klasa 5	Klasa 6
50 N	Klasa 1	Klasa 2	Klasa 3

Cyfra 4 – ognioodporność

Określono dwie klasy:
Klasa 0: niezatwierdzone do stosowania w drzwiach przeciwpożarowych/dymoszczelnych
Klasa 1: Odpowiednie do stosowania w drzwiach przeciwpożarowych/dymoszczelnych badanych zgodnie z normą BS EN 1634-1 itp.

Cyfra 5 – bezpieczeństwo

Brak wymogów – uwaga: zamek lub zatrzask zgodny z tą normą może być jednocześnie częścią urządzenia wyjściowego zgodnego z normą BS EN 179:2008 lub BS EN 1125:2008.

Cyfra 6 – odporność na korozję

Określono osiem klas na podstawie klas odporności w badaniu korozyjnym w obojętnej mgle solnej (NSS) według normy BS EN 1670:2007, z odpornością termiczną i bez niej, jak pokazano poniżej:

Odporność na korozję (NSS)	Odporność termiczna Brak wymogu	Odporność termiczna -20 ºC do +80 ºC
240 godzin	Klasa D	Klasa G
96 godzin	Klasa C	Klasa F
48 godzin	Klasa B	Klasa E
24 godzin	Klasa A
Brak wymogu	Klasa 0

Cyfra 7 – bezpieczeństwo i odporność na rozwiercanie

Określono siedem klas z minimalnymi wartościami dla wymagań związanych z atakiem fizycznym, z rozwiercaniem lub bez rozwiercania obudowy zamka, jak pokazano poniżej:

Zwiększona odporność antywłamaniowa	Brak wymogu rozwiercania	Wymóg rozwiercania
	Klasa 6	Klasa 7
	Klasa 4	Klasa 5
	Klasa 3
	Klasa 2
	Klasa 1

Cyfra 8 – obszar zastosowania drzwi

Określono piętnaście klas do różnych zastosowań – drzwi uchylne lub przesuwne z zamkami skrzynkowymi lub wpuszczanymi z wyjściem bez klucza od wewnątrz lub zamknięciem na klucz z obu stron. Klasyfikacja określa, które zastosowanie jest odpowiednie. Ponadto istnieje wymóg, aby zamek/zatrzask nie mógł być usunięty z zewnątrz lub, w przypadku klas od K do R, od wewnątrz za pomocą „standardowych” narzędzi. Klasy H i P wymagają podparcia obudowy zamka po zamontowaniu.

Cyfra 9 – rodzaj obsługi i zamykania na klucz

Określono dziewięć klas dla różnych rodzajów obsługi kluczem. Klasyfikacja określa, w jaki sposób zamek jest oceniany pod kątem wymogu ryglowania, jak pokazano poniżej. Dodatkowo istnieje wymóg dotyczący maksymalnego momentu obrotowego klucza wynoszącego 1,5 Nm i minimalnej wytrzymałości klucza wynoszącej 2,5 Nm.
Klasa 0: nie dotyczy
Klasa A: zamek bębenkowy lub zatrzask; ryglowanie ręczne
Klasa B: zamek bębenkowy lub zatrzask; ryglowanie automatyczne
Klasa C: zamek bębenkowy lub zatrzask; ryglowanie ręczne z ryglowaniem pośrednim
Klasa D: zamek dźwigniowy lub zatrzask; ryglowanie ręczne
Klasa E: zamek dźwigniowy lub zatrzask; ryglowanie automatyczne
Klasa F: zamek dźwigniowy lub zatrzask; ryglowanie ręczne z ryglowaniem pośrednim
Klasa G: zamek lub zatrzask bez obsługi kluczem; ryglowanie ręczne
Klasa H: zamek bez obsługi kluczem; ryglowanie automatyczne

Cyfra 10 – typ działania trzpienia

Określono pięć klas:
Klasa 0: zamek bez palca prowadzącego
Klasa 1: zamek z klamką sprężynową lub gałką
Klasa 2: zamek z lekką klamką niesprężynową
Klasa 3: zamek z ciężką klamką niesprężynową
Klasa 4: zamek z osprzętem producenta

Cyfra 11 – identyfikacja klucza

Określono dziewięć klas związanych z liczbą zaczepów i dźwigni. Klasa 0 odnosi się do zatrzasku bez działania blokującego:

↑ Liczba zaczepów	Liczba dźwigni →
									Klasa H
					Klasa F			Klasa G
				Klasa D			Klasa E
			Klasa B			Klasa C
		Klasa A
	Klasa 0

Źródło: Door and Hardware Federation (DHF) Best Practise Guide – Mechanically operated locks, latches and locking plates – BS EN 12209
