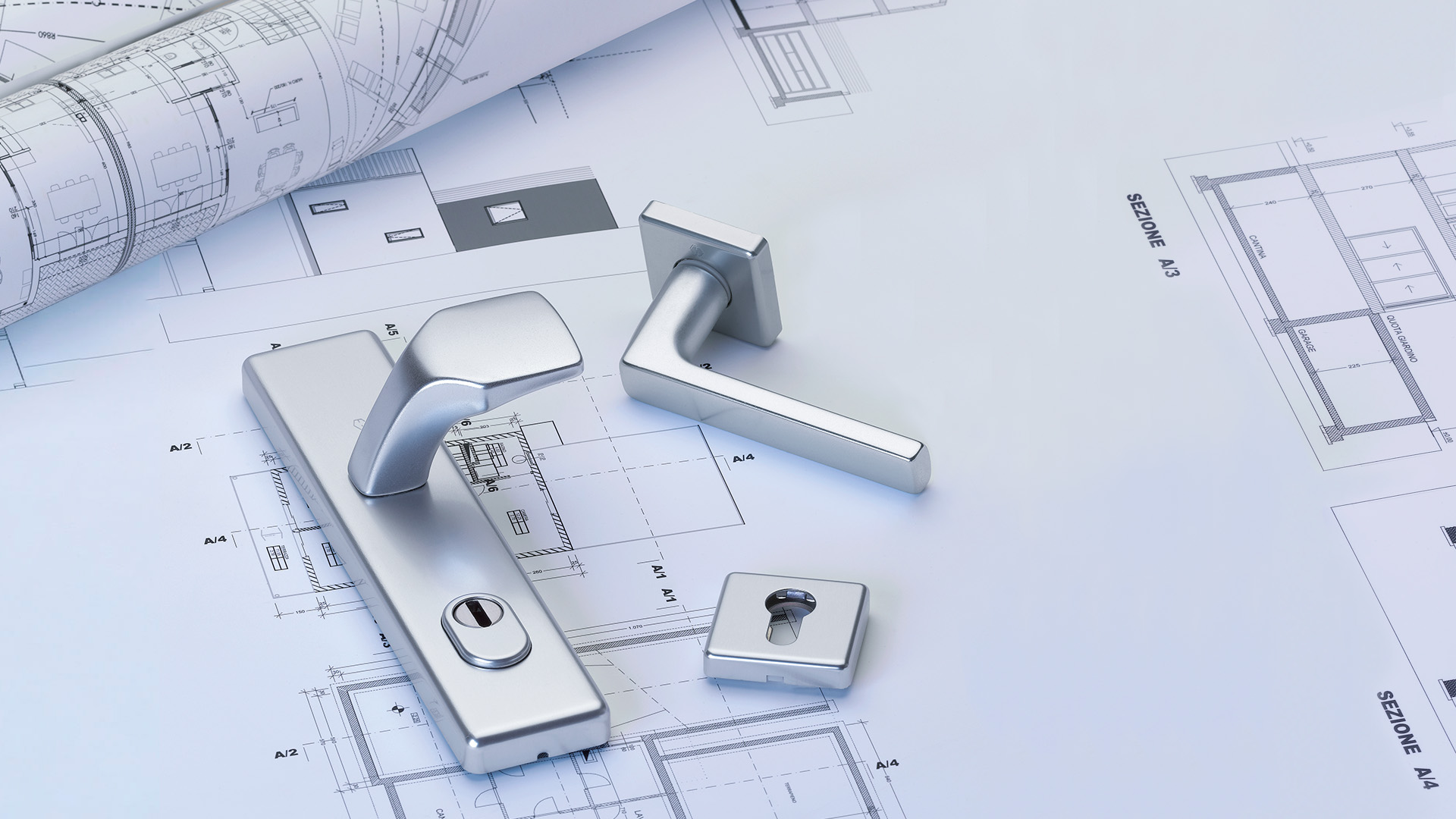

DIN 18257 e RAL-GZ 607/6 per guarniture di sicurezza

Queste disposizioni definiscono – in base all’accresciuta sensibilità degli utilizzatori e l’esperienza pluriennale della polizia tedesca – la terminologia, le misure, le richieste normative come pure le prove per guarniture disicurezza.
HOPPE – La maniglia che arreda.
readCache 16/41/c5/ad/fd/a4/page-content-3375-41c5adfda46db2c0f149fb27a90023f9.cache :: Cachedatei: 2024-04-10 12:46:30 -- 27.05.24 22:22:04 | Seite geändert: 2024-04-10 12:46:30 -- 10.04.24 14:46:30 | gültige Cachedatei gefunden

Che cos’è una guarnitura di sicurezza?

Una guarnitura di sicurezza applicata alla porta d’ingresso deve proteggere la serratura da un’azione meccanica diretta e contrastare in modo efficace la torsione forzata del cilindro a profilo. Una sicurezza ottimale si ottiene solo se si utilizzano tutti gli elementi di una porta di sicurezza, secondo la norma DIN EN 1627.

guarnitura di sicurezza certificata secondo la norma DIN 18257 ES1 (ES2, ES3), SK2 (SK3, SK4)

Requisiti

sollecitazione di trazione del copricilindro (ZA)
ES0
(SK1)
ES1
(SK2)
ES2
(SK3)
ES3
(SK4)
-10 kN15 kN20 kN
solidità degli elementi di fissaggio
ES0
(SK1)
ES1
(SK2)
ES2
(SK3)
ES3
(SK4)
10 kN15 kN20 kN30 kN

1 N (Newton) viene definita come la forza necessaria per imprimere a un chilogrammo di massa un’accelerazione di un metro al secondo quadrato.

Requisiti
  • L’utilizzatore può scegliere – a seconda del livello di sicurezza che gli occorre – una guarnitura di sicurezza di una delle classi di sicurezza disponibili (ES0/SK1, ES1/SK2, ES2/SK3 oppure, su richiesta, ES3/SK4).
  • Per le 4 classi di resistenza sono stati stabiliti i requisiti e le caratteristiche indicati nella tabella precedente. Inoltre, la protezione della placca di sicurezza esterna e gli elementi di fissaggio applicati alla placca esterna devono essere antitrapano (durezza della superficie 60 HRC).
  • Gli elementi di fissaggio (viti, quadro) devono essere fatti in modo che l’azione protettiva della guarnitura di sicurezza rimanga inalterata anche dopo le prove di resistenza.
  • Le guarniture di sicurezza corrispondenti a queste norme sono da contrassegnate con il nome/marchio del produttore, la classe di sicurezza e il numero di prova. Sono continuamente sottoposti a test propri ed indipendenti.

Norma europea e tedesca per guarniture di sicurezza

L’allegato A alla DIN EN 1906 contiene i requisiti e i metodi di prova per guarniture di sicurezza (le caratteristiche antiscasso sono indicate al punto 7 della chiave di classificazione della DIN EN 1906, qui si possono trovare ulteriori dettagli al riguardo). I metodi di prova «trazione eccentrica», «prova scalpello» e «resistenza del copricilindro e resistenza antitrapano» sono riconosciuti dalla DIN 18257 e vengono sostanzialmente ripresi nella normativa europea. È stata aggiunta la prova relativa alla resistenza delle placche. Durante la prova di resistenza degli elementi di fissaggio, tra il dispositivo di trazione e le placche delle guarniture di sicurezza vengono messi dei pannelli in legno.

Per garantire l’intercambiabilità delle guarniture, per quanto riguarda le dimensioni vale la normativa DIN 18255 che tiene conto della DIN 18251 (serrature) e della DIN 18252 (cilindri a profilo).

La norma nazionale per le guarniture di sicurezza DIN 18257 è stata aggiornata e pubblicata nell’edizione del marzo 2003. Nell’ambito di questo aggiornamento si è tenuto conto principalmente della suddetta intercambiabilità, dell’adeguamento alla DIN EN 1906 e del mantenimento delle classi ES già note. La seguente tabella mette a confronto le diverse classi di protezione.

Norma europea e tedesca per guarniture di sicurezza
classe di protezione
secondo DIN
18257:2022-02
paragrafo 4
classe di protezione
secondo EN
1906:2002-12
paragrafo 4.1.8
classe di protezione
secondo EN
1906:2002-12
paragrafo 4.1.8
ES0SK1
(Classe 1)
ridotto effetto
antiscasso
Norma europea e tedesca per guarniture di sicurezza
classe di protezione
secondo DIN
18257:2022-02
paragrafo 4
classe di protezione
secondo EN
1906:2002-12
paragrafo 4.1.8
classe di protezione
secondo EN
1906:2002-12
paragrafo 4.1.8
ES1SK2
(Classe 2)
effetto antiscasso
Norma europea e tedesca per guarniture di sicurezza
classe di protezione
secondo DIN
18257:2022-02
paragrafo 4
classe di protezione
secondo EN
1906:2002-12
paragrafo 4.1.8
classe di protezione
secondo EN
1906:2002-12
paragrafo 4.1.8
ES2SK3
(Classe 3)
forte effetto
antiscasso
Norma europea e tedesca per guarniture di sicurezza
classe di protezione
secondo DIN
18257:2022-02
paragrafo 4
classe di protezione
secondo EN
1906:2002-12
paragrafo 4.1.8
classe di protezione
secondo EN
1906:2002-12
paragrafo 4.1.8
ES3SK4
(Classe 4)
estremo effetto
antiscasso

Una guarnitura di sicurezza deve proteggere la serratura da un’azione meccanica diretta e contrastare in modo efficace la torsione forzata del cilindro a profilo. La classe ES0 non garantisce una protezione antiscasso adeguata, ma è richiesta in alcuni Paesi europei. Guarniture corrispondenti a questa classe non vengono consigliate dalla polizia tedesca.

Confronto tra classi di protezione

Le tabelle seguenti mostrano i requisiti delle diverse classi di protezione (SK) della DIN EN 1906 e contengono un confronto con le classi della DIN 18257 (ES):

Confronto tra i requisiti delle guarniture di sicurezza secondo le norme DIN 18257:2022-02 e DIN EN 1906:2012-12

DIN ES0EN SK1
prova resistenza placche7 kN
deformazione
ammessa
≤ 5 mm
7 kN
deformazione
ammessa
≤ 5 mm
prova resistenza elementi di fissaggio (torsione unilaterale)10 kN
deformazione
ammessa
≤ 2 mm
10 kN
deformazione
ammessa
≤ 2 mm
prova antitrapano placca esterna (durezza oppure prova con trapano)non previsto non previsto
prova resistenza colpi con scalpello (trazione unilaterale)non previstonon previsto
prova resistenza copri-cilindro (se presente)nono
DIN ES1EN SK2
prova resistenza placche10 kN
deformazione
ammessa
≤ 5 mm
10 kN
deformazione
ammessa
≤ 5 mm
prova resistenza elementi di fissaggio (torsione unilaterale)15 kN
deformazione
ammessa
≤ 2 mm
15 kN
deformazione
ammessa
≤ 2 mm
prova antitrapano placca esterna (durezza oppure prova con trapano)60 HRC
nella zona della
leva blocca-
chiavistello oppure 30 s/200 N
60 HRC

oppure 30 s/200 N
prova resistenza colpi con scalpello (trazione unilaterale)3 colpi in posizioni
definite
3 colpi in posizioni
definite
prova resistenza copri-cilindro (se presente)10 kN10 kN
DIN ES2EN SK3
prova resistenza placche15 kN
deformazione
ammessa
≤ 5 mm
15 kN
deformazione
ammessa
≤ 5 mm
prova resistenza elementi di fissaggio (torsione unilaterale)20 kN
deformazione
ammessa
≤ 2 mm
20 kN
deformazione
ammessa
≤ 2 mm
prova antitrapano placca esterna (durezza oppure prova con trapano)60 HRC nella zona della
leva blocca-
chiavistello oppure 3 min/200 N
60 HRC
oppure 3 min/200 N
prova resistenza colpi con scalpello (trazione unilaterale)6 colpi in posizioni
definite
6 colpi in posizioni
definite
prova resistenza copri-cilindro (se presente)15 kN15 kN
DIN ES3EN SK4
prova resistenza placche20 kN
deformazione
ammessa
≤ 5 mm
20 kN
deformazione
ammessa
≤ 5 mm
prova resistenza elementi di fissaggio (torsione unilaterale)30 kN
deformazione
ammessa
≤ 2 mm
30 kN
deformazione
ammessa
≤ 2 mm
prova antitrapano placca esterna (durezza oppure prova con trapano)60 HRC
nella zona della
leva blocca-
chiavistello oppure 5 min/300 N
60 HRC
oppure 5 min/500 N
prova resistenza colpi con scalpello (trazione unilaterale)12 colpi in posizioni
definite
12 colpi in posizioni
definite
prova resistenza copri-cilindro (se presente)20 kN20 kN

Le guarniture HOPPE sono collaudate secondo DIN 18257 e RAL-GZ 607/6 e certificate secondo il programma di certificazione DIN CERTCO (TÜV Renania) oppure PIVCERT.

Le guarniture HOPPE nelle singole classi di protezione

Guarniture HOPPE con inserto antitrapano in acciaio

Le guarniture HOPPE con inserto antitrapano in acciaio non sono guarniture di sicurezza secondo la norma DIN 18257. Rispetto alle guarniture tradizionali, queste guarniture rendono più difficile la foratura della guarnitura nella zona del cilindro. Le guarniture con inserto antitrapano sono disponibili con o senza copricilindro (ZA) nei materiali bronzo, ottone e ferro battuto.

Guarniture HOPPE con inserto antitrapano in acciaio

Guarniture di sicurezza HOPPE secondo la norma DIN 18257 ES0 (SK1)

Rispetto alle guarniture tradizionali, le guarniture di sicurezza HOPPE della classe di protezione ES0 (SK1) offrono una maggiore sicurezza. Queste guarniture sono disponibili senza copricilindro (ZA), in alluminio.

Guarniture di sicurezza HOPPE secondo la norma DIN 18257 ES0 (SK1)

Guarniture di sicurezza HOPPE secondo la norma DIN 18257 ES1 (SK2)

Le guarniture di sicurezza HOPPE della classe di protezione ES1 (SK2) sono disponibili con o senza copricilindro (ZA) nei materiali alluminio, acciaio inox e ottone. È inoltre disponibile la versione su placca corta, sempre con o senza copricilindro, in alluminio e in acciaio inox. La polizia tedesca consiglia guarniture ES1 (SK2) come standard.

Guarniture di sicurezza HOPPE secondo la norma DIN 18257 ES1 (SK2)

Guarniture di sicurezza HOPPE placca/rosetta secondo la norma DIN 18257 ES1 (SK2)

Le guarniture di sicurezza HOPPE placca/rosetta della classe ES1 (SK2) sono disponibili esclusivamente con copricilindro (ZA) nei materiali alluminio, acciaio inox e ottone. Questo tipo di prodotto consente di montare una guarnitura con rosetta e bocchetta all’interno della porta d’ingresso anziché su placca e permette diverse combinazioni di materiali e finiture, rispettivamente sul lato esterno e sul lato interno della porta. La validità della certificazione decade se i prodotti HOPPE vengono abbinati a prodotti di altri produttori.

Guarniture di sicurezza HOPPE placca/rosetta secondo la norma DIN 18257 ES1 (SK2)

Guarniture di sicurezza HOPPE secondo la norma DIN 18257 ES2 (SK3)

Le guarniture di sicurezza HOPPE della classe ES2 (SK3) sono disponibili con copricilindro (ZA) nei materiali alluminio e acciaio inox e, su richiesta, in ottone. L’uso di questo prodotto è prescritto dalle compagnie di assicurazione in caso di rischi maggiorati (valori assicurati). La polizia tedesca consiglia guarniture di sicurezza della classe ES2 (SK3) in caso di particolari necessità di sicurezza (p.es. in caso di abitazioni in «luoghi particolarmente a rischio»).

Guarniture di sicurezza HOPPE secondo la norma DIN 18257 ES2 (SK3)

Guarniture di sicurezza HOPPE secondo DIN 18257 ES3 (SK4)

Guarniture di sicurezza HOPPE nella classe ES3 (SK4) sono dotate di un copricilindro (ZA) e di un inserto in acciaio con spessore di 13 mm. Sono disponibili nei materiali alluminio, acciaio inox e ottone. Per la loro elevata funzione di anti-effrazione, le guarniture di sicurezza ES3 (SK4) vengono consigliate dalla polizia tedesca in caso di particolari necessitá di sicurezza (p.e. in caso di una casa in «ubicazione particolarmente a rischio»).

Guarniture di sicurezza HOPPE secondo DIN 18257 ES3 (SK4)

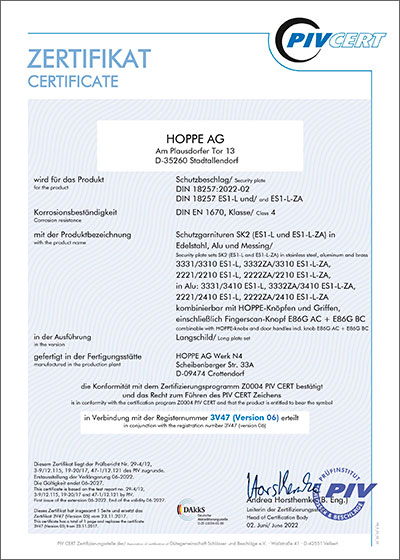

Certificato

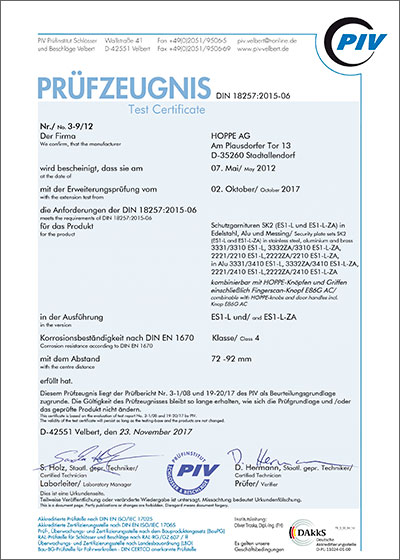

Certificato

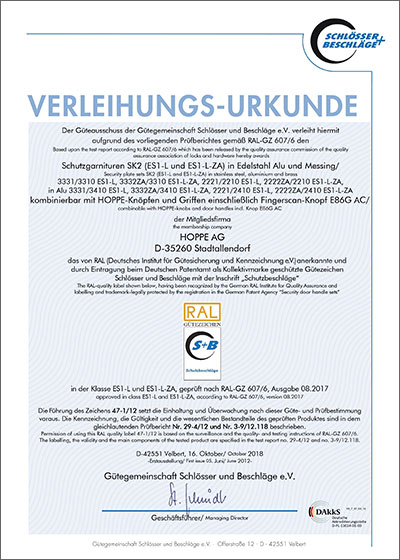

Certificato di premio
