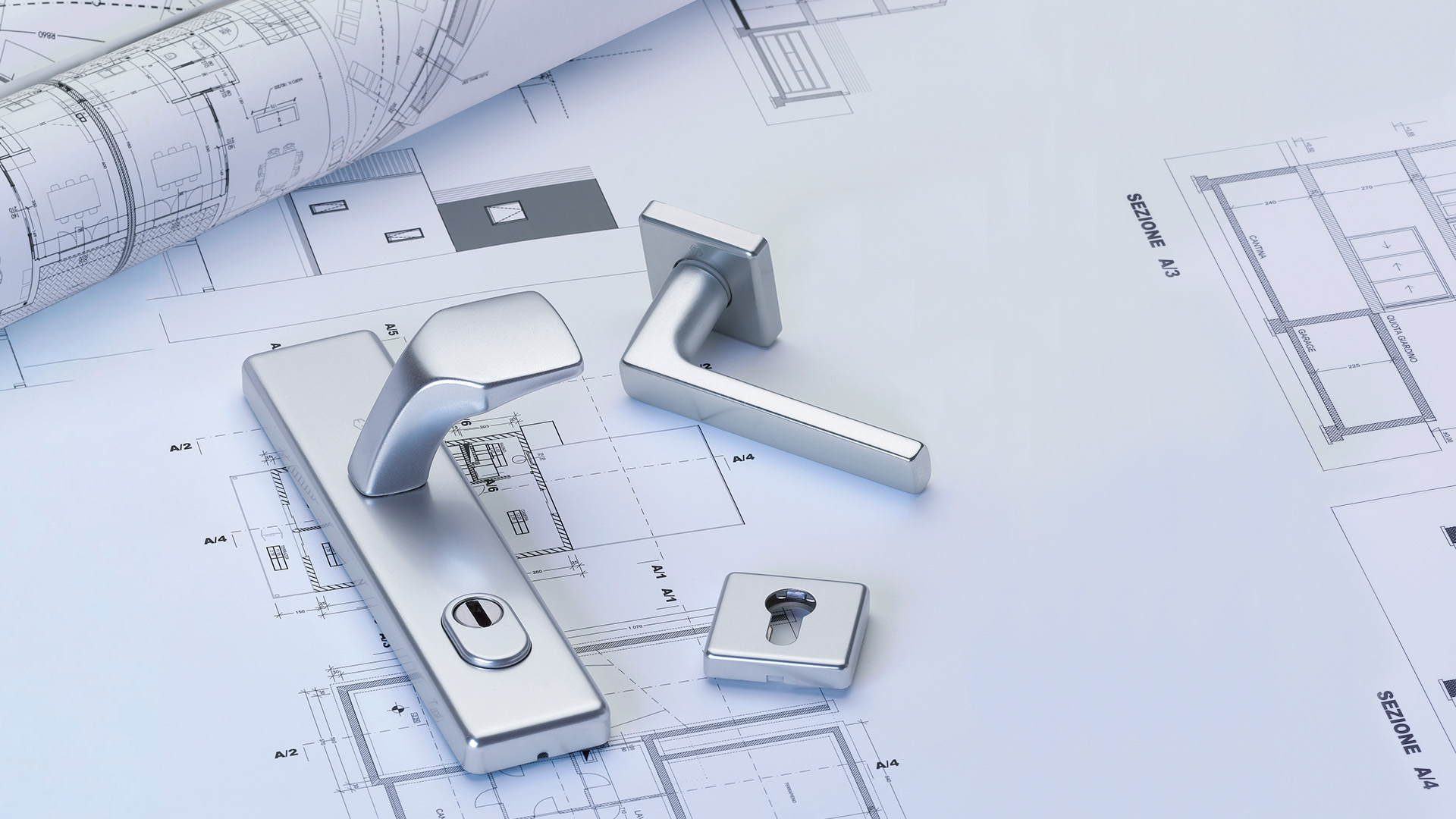

DIN 18257 et RAL-GZ 607/6 pour poignées de sécurité
Ces dispositions définissent, conformément aux exigences croissantes des utilisateurs et compte tenu des nombreuses années d’expérience des services de police, les termes, les dimensions et les exigences renforcées ainsi que les procédés de contrôle des garnitures de sécurité.
Qu’est-ce qu’une poignée de sécurité ?
Une poignée de sécurité est destinée à préserver une porte d’entrée d’une intrusion mécanique indirecte sur la serrure et à protéger le cylindre profilé de l’arrachement. Les poignées de sécurité garantissent uniquement une sécurité suffisante si elles sont associées à d’autres éléments de sécurité de la porte selon la norme européenne de retardement à l’effraction DIN EN 1627.
Exigences
| Résistance du protecteur de cylindre à la traction | |||
| ES0 (SK1) | ES1 (SK2) | ES2 (SK3) | ES3 (SK4) |
| – | 10 kN | 15 kN | 20 kN |
| Résistance des éléments de fixation | |||
| ES0 (SK1) | ES1 (SK2) | ES2 (SK3) | ES3 (SK4) |
| 10 kN | 15 kN | 20 kN | 30 kN |
1 N (Newton) est la force nécessaire, pour accélérer un corps immobile d’une masse de 1 kg en l’espace d’une seconde à la vitesse d’un mètre/seconde.
- Vous pouvez – en fonction du besoin de protection – choisir une poignée de sécurité parmi les différentes classes de sécurité disponibles (ES0/SK1, ES1/SK2, ES2/SK3 ou ES3/SK4 sur demande).
- Pour les quatre catégories de résistance, les propriétés et exigences mentionnées dans le tableau ci-dessus ont été fixées. En outre, la sécurité anti-perçage de la plaque extérieure et les éléments de liaison sur la plaque extérieure doivent être protégés de manière à dévier la mèche d’une perceuse (dureté de surface 60 HRC).
- Les éléments de liaison (vis, carrés) doivent être conçus pour que la poignée de sécurité reste fonctionnelle après les tests de chocs.
- Les poignées de sécurité selon ces normes sont obligatoirement munies du nom/logo du fabricant, de la catégorie de résistance, du numéro de contrôle interne et du numéro de contrôle et suivi externe ; elles sont soumises à des contrôles permanents, tant en interne que par des organismes externes.
Normes européennes et nationales pour les poignées de sécurité
L’annexe A de DIN EN 1906 mentionne les exigences et procédés de contrôle pour les poignées de sécurité (le marquage des propriétés relatives à la « sécurité contre l’effraction » s’effectue en 7ème position de la grille de classification DIN EN 1906, pour en savoir plus, cliquez ici). Les types de contrôle « Traction excentrée », « Test au burin », « Résistance du cache-cylindre et résistance au perçage » sont connus de DIN 18257 et ont pour l’essentiel été repris dans cette norme européenne. Le contrôle de la résistance des plaques des poignées vient de s’ajouter récemment. Lors du contrôle de la résistance des éléments de fixation, des panneaux de bois sont intercalés entre l’appareil de traction et les plaques des poignées de sécurité.
Afin d’être conforme à l’exigence d’interchangeabilité des poignées, les dimensions sont fondées sur la norme restante DIN 18255 qui est adaptée aux serrures selon DIN 18251 et aux cylindres profilés selon DIN 18252.
La norme nationale allemande pour les poignées de sécurité DIN 18257 a été révisée et publiée en mars 2003 en tant que norme complémentaire. Elle était axée sur la cohérence des dimensions déjà évoquée, sur l’harmonisation avec la norme DIN EN 1906 et sur le maintien des catégories ES déjà connues. Le tableau ci-dessous présente un comparatif des catégories de sécurité.
| Catécorie de sécurité selon DIN 18257:2022-02 Paragraphe 4 | Catécorie de sécurité selon EN 1906:2002-12 Paragraphe 4.1.8 | Efficacité de la protection selon EN 1906:2002-12 Paragraphe 4.1.8 |
| ES0 | SK1 (classe 1) | résistance faible à l’effraction |
| Catécorie de sécurité selon DIN 18257:2022-02 Paragraphe 4 | Catécorie de sécurité selon EN 1906:2002-12 Paragraphe 4.1.8 | Efficacité de la protection selon EN 1906:2002-12 Paragraphe 4.1.8 |
| ES1 | SK2 (classe2) | résistance à l’effraction |
| Catécorie de sécurité selon DIN 18257:2022-02 Paragraphe 4 | Catécorie de sécurité selon EN 1906:2002-12 Paragraphe 4.1.8 | Efficacité de la protection selon EN 1906:2002-12 Paragraphe 4.1.8 |
| ES2 | SK3 (classe 3) | haute résistance à l’effraction |
| Catécorie de sécurité selon DIN 18257:2022-02 Paragraphe 4 | Catécorie de sécurité selon EN 1906:2002-12 Paragraphe 4.1.8 | Efficacité de la protection selon EN 1906:2002-12 Paragraphe 4.1.8 |
| ES3 | SK4 (classe 4) | trés haute résistance à l’effraction |
Les poignées de sécurité ont pour fonction de compliquer l’arrachement de force du cylindre profilé et toute intervention mécanique indirecte sur les éléments de la serrure. La catégorie ES0 ne prévient pas suffisamment les tentatives d’effraction mais d’autres pays européens la demandent. Les poignées de ce type ne sont pas recommandées en Allemagne par les services de la police criminelle.
Comparaison des catégories de protection
Les exigences des diverses catégories de protection (SK) de la norme DIN EN 1906 et une comparaison avec les catégories de la norme DIN 18257 (ES) figurent dans les tableaux suivants :
Comparaison des exigences des poignées de sécurité selon DIN 18257:2022-02 et DIN EN 1906:2012-12
| DIN ES0 | EN SK1 | |
| Contrôle de la résistance de la plaque | 7 kN déformation admissible ≤ 5 mm | 7 kN déformation admissible ≤ 5 mm |
| Contrôle de la résistance des éléments de fixation (charge de traction uni-latérale) calés sur un panneau de bois | 10 kN déformation admissible ≤ 2 mm | 10 kN déformation admissible ≤ 2 mm |
| Contrôle de la résistance au perçage de la plaque extérieure (dureté ou essai de perçage) | aucune exigence | aucune exigence |
| Contrôle de la résistance à l’arrachement à l’aide d’un burin (essai de résistance aux chocs provoqués par mouvement pendulaire) | aucune exigence | aucune exigence |
| Contrôle de la résistance du cache-cylindre (si existant) | non | non |
| DIN ES1 | EN SK2 | |
| Contrôle de la résistance de la plaque | 10 kN déformation admissible ≤ 5 mm | 10 kN déformation admissible ≤ 5 mm |
| Contrôle de la résistance des éléments de fixation (charge de traction uni-latérale) calés sur un panneau de bois | 15 kN déformation admissible ≤ 2 mm | 15 kN déformation admissible ≤ 2 mm |
| Contrôle de la résistance au perçage de la plaque extérieure (dureté ou essai de perçage) | 60 HRC ou 30 s/200 N | 60 HRC ou 30 s/200 N |
| Contrôle de la résistance à l’arrachement à l’aide d’un burin (essai de résistance aux chocs provoqués par mouvement pendulaire) | 3 coups sur des positions définies | 3 coups sur des positions définies |
| Contrôle de la résistance du cache-cylindre (si existant) | 10 kN | 10 kN |
| DIN ES2 | EN SK3 | |
| Contrôle de la résistance de la plaque | 15 kN déformation admissible ≤ 5 mm | 15 kN déformation admissible ≤ 5 mm |
| Contrôle de la résistance des éléments de fixation (charge de traction uni-latérale) calés sur un panneau de bois | 20 kN déformation admissible ≤ 2 mm | 20 kN déformation admissible ≤ 2 mm |
| Contrôle de la résistance au perçage de la plaque extérieure (dureté ou essai de perçage) | 60 HRC ou 3 min/200 N | 60 HRC ou 3 min/200 N |
| Contrôle de la résistance à l’arrachement à l’aide d’un burin (essai de résistance aux chocs provoqués par mouvement pendulaire) | 6 coups sur des positions définies | 6 coups sur des positions définies |
| Contrôle de la résistance du cache-cylindre (si existant) | 15 kN | 15 kN |
| DIN ES3 | EN SK4 | |
| Contrôle de la résistance de la plaque | 20 kN déformation admissible ≤ 5 mm | 20 kN déformation admissible ≤ 5 mm |
| Contrôle de la résistance des éléments de fixation (charge de traction uni-latérale) calés sur un panneau de bois | 30 kN déformation admissible ≤ 2 mm | 30 kN déformation admissible ≤ 2 mm |
| Contrôle de la résistance au perçage de la plaque extérieure (dureté ou essai de perçage) | 60 HRC ou 5 min/300 N | 60 HRC ou 5 min/500 N |
| Contrôle de la résistance à l’arrachement à l’aide d’un burin (essai de résistance aux chocs provoqués par mouvement pendulaire) | 12 coups sur des positions définies | 12 coups sur des positions définies |
| Contrôle de la résistance du cache-cylindre (si existant) | 20 kN | 20 kN |

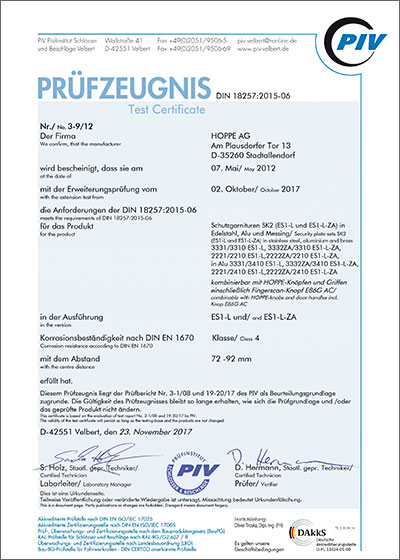

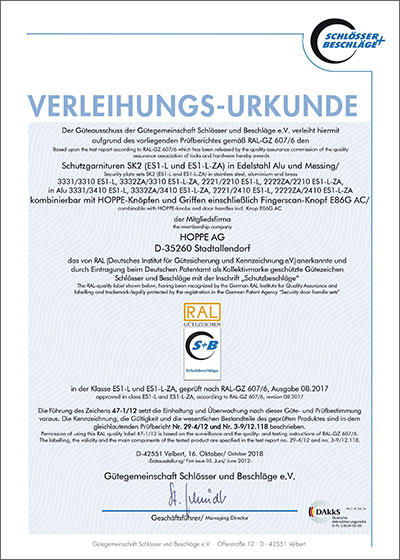

Les poignées HOPPE sont contrôlées selon DIN 18257 et RAL-GZ 607/6 et certifiées selon le programme de certification de DIN CERTCO (TÜV Rhénanie) ou PIVCERT.
Poignées HOPPE dans les différentes catégories de protection
Poignées HOPPE avec plaquette anti-percement en acier
Les poignées HOPPE avec plaquette anti-percement en acier ne sont pas des poignées de sécurité selon la norme DIN 18257. Mais contrairement aux poignées de porte traditionnelles, ces poignées gênent le percement de la poignée dans la zone du cylindre. Les poignées avec plaquette antipercement en acier sont disponibles en laiton et fer forgé sans protecteur de cylindre.

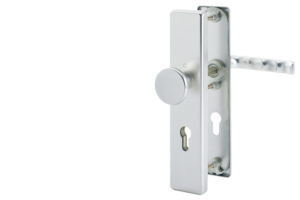

Poignées de sécurité HOPPE certifiées DIN 18257 ES0 (SK1)
Les poignées de sécurité HOPPE de la catégorie de résistance ES0 (SK1) présentent une protection accrue par rapport aux poignées de porte traditionnelles. Ces poignées de sécurité sont disponibles en aluminium sans protecteur de cylindre.

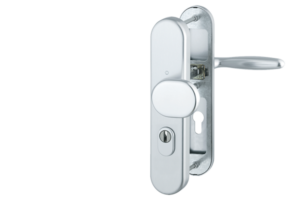

Poignées de sécurité HOPPE certifiées DIN 18257 ES1 (SK2)
Les poignées de sécurité HOPPE de la classe de résistance ES1 (SK2) sont disponibles en aluminium, en inox ou en laiton, avec ou sans protecteur de cylindre (ZA). En version plaque courte, elles sont également disponibles en aluminium et en inox, avec et sans protecteur de cylindre (ZA). Les poignées de sécurité ES1 (SK2) sont recommandées par la police allemande comme dispositif de base.
Poignées de sécurité combinées HOPPE selon la norme DIN 18257 ES1 (SK2)
Les poignées de sécurité combinées de la classe de résistance ES1 (SK2) sont exclusivement disponibles avec un protecteur de cylindre (ZA) en aluminium, inox et laiton sur demande. Ces poignées de sécurité permettent de positionner du côté intérieur de la porte une poignée sur rosace à la place de la traditionnelle variante sur plaque longue. Elles permettent diverses combinaisons de matières et de finitions, à l’intérieur comme à l’extérieur de la porte. Si les produits HOPPE devaient être associés à des produits provenant de tiers, la certification délivrée ne serait plus valable.

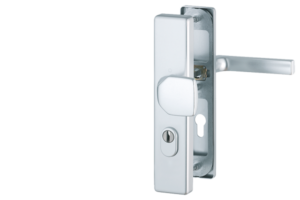

Poignées de sécurité HOPPE certifiées DIN 18257 ES2 (SK3)
Les poignées de sécurité HOPPE de la catégorie de résistance ES2 (SK3) avec protecteur de cylindre (ZA) sont disponibles sur demande en aluminium, en inox et en laiton. Les compagnies d’assurance imposent ces poignées lorsque les risques sont élevés (valeurs assurées). Les services de conseils de la police allemande recommandent des poignées de sécurité ES2 (SK3) en cas d’un besoin de protection accru (par ex. pour une « situation particulièrement menacée » de l’habitation).

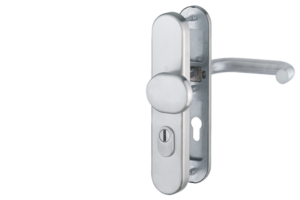

Garnitures de sécurité HOPPE selon la norme DIN 18257 ES3 (SK4)
Les garnitures de sécurité HOPPE de la classe de résistance ES3 (SK4) sont équipées d’un protecteur de cylindre pour cylindre rond ou profilé (ZA) ainsi que d’une sous-embase en acier trempé de 10 mm d’épaisseur. Elles sont disponibles en aluminium, en inox et en laiton sur demande. Compte tenu des caractéristiques anti-effraction extrêmes, les services de conseils de la police allemande recommandent des garnitures de protection ES3 (SK4) en cas d’un besoin de protection très important (par ex. pour une « situation extrêmement menacée » de l’habitation).
