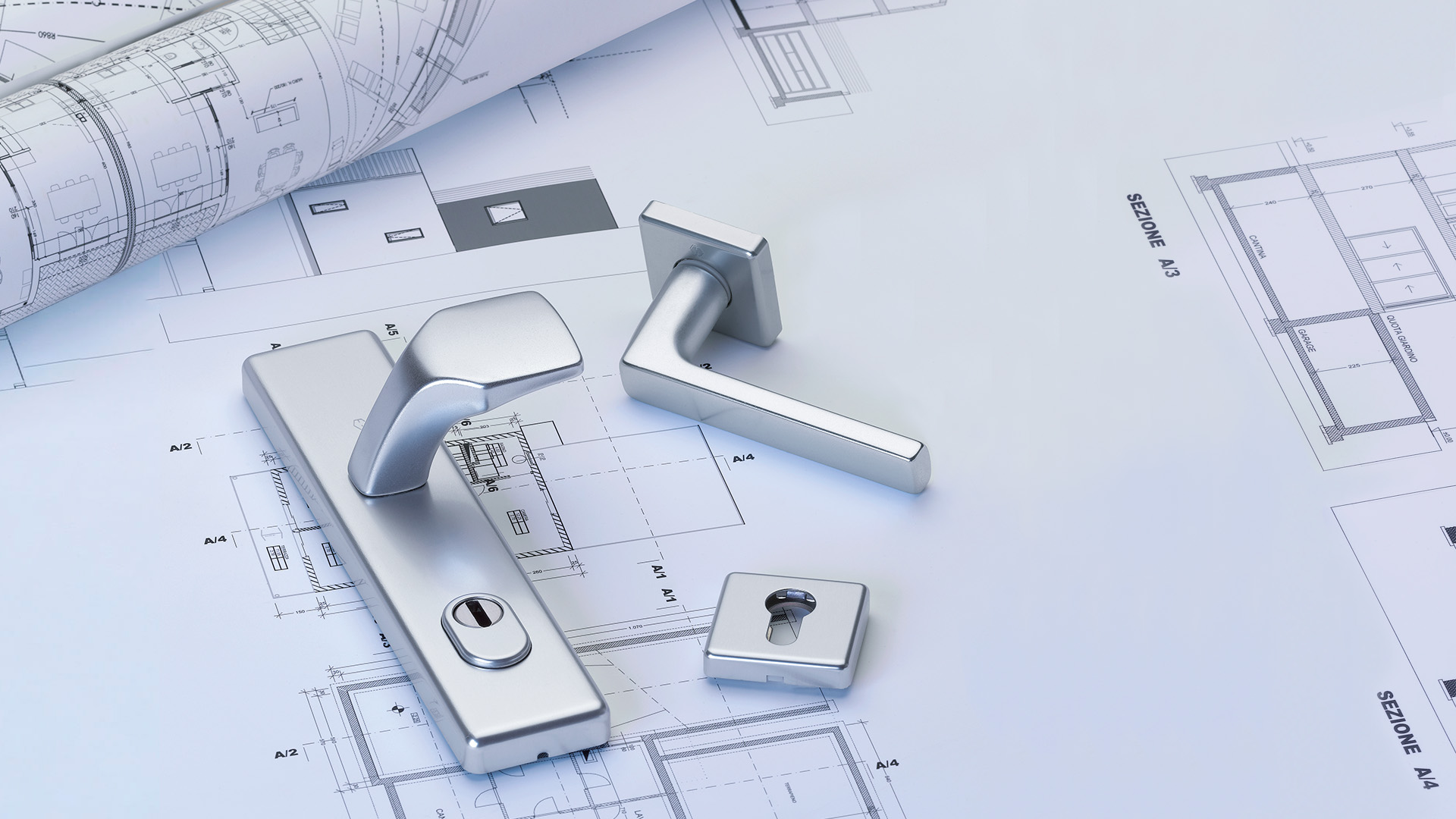

DIN 18257 und RAL-GZ 607/6 für Schutzbeschläge

Diese Bestimmungen legen – entsprechend den gewachsenen Ansprüchen der Gebraucher und aufgrund der langjährigen Erfahrungen der Kriminalpolizei – Begriffe, Maße und verschärfte Anforderungen sowie Prüfverfahren für Schutzbeschläge fest.
HOPPE - Der gute Griff.
readCache 11/f5/a4/1b/page-content-3375-f5a41ba0981b8005b41171e3ae1b1fef.cache :: Cachedatei: 2023-11-27 13:10:57 -- 22.04.24 13:25:25 | Seite geändert: 2023-11-27 13:10:57 -- 27.11.23 14:10:57 | gültige Cachedatei gefunden

Was ist ein Schutzbeschlag?

Ein Schutzbeschlag ist dazu bestimmt, an einer Haus- oder Wohnungsabschluss-Tür das Schlossgesperre gegen einen unmittelbaren mechanischen Angriff zu schützen und das gewaltsame Abdrehen des Profilzylinders wirksam zu erschweren. Schutzbeschläge gewährleisten jedoch nur in Verbindung mit allen Einzelelementen einer einbruchhemmenden Tür nach DIN EN 1627 eine optimale Schutzwirkung.

Schutzbeschlag geprüft DIN 18257 ES1 (ES2, ES3), SK2 (SK3, SK4)

Anforderungen

Zugbelastung der Zylinder-Abdeckung (ZA)
ES0
(SK1)
ES1
(SK2)
ES2
(SK3)
ES3
(SK4)
-10 kN15 kN20 kN
Festigkeit der Befestigungselemente
ES0
(SK1)
ES1
(SK2)
ES2
(SK3)
ES3
(SK4)
10 kN15 kN20 kN30 kN

1 N (Newton) ist die Kraft, die benötigt wird, um einen ruhenden Körper der Masse 1 kg innerhalb von 1 Sek. gleichförmig auf die Geschwindigkeit 1 m/s (Meter pro Sekunde) zu beschleunigen.

Anforderungen
  • Der Anwender kann sich – je nach Schutzbedürfnis – für einen Schutzbeschlag in einer der verfügbaren Schutzklassen (ES0/SK1, ES1/SK2, ES2/SK3 oder auf Anfrage ES3/SK4) entscheiden.
  • Die in der obenstehenden Tabelle aufgeführten Eigenschaften und Anforderungen wurden für die 4 Schutzklassen festgelegt. Weiterhin sind der Anbohrschutz des Schutzbeschlag-Außenschildes und die Verbindungselemente am Außenschild bohrerabweisend zu schützen (Oberflächenhärte 60 HRC).
  • Die Verbindungselemente (Verschraubung, Stiftverbindung) müssen so gestaltet sein, dass die Schutzwirkung des Schutzbeschlages nach Schlagversuchen erhalten bleibt.
  • Schutzbeschläge nach diesen Normen sind mit Namen/Zeichen des Herstellers, der Schutzklassen und Prüfnummer sowie dem entsprechenden Prüf- und Überwachungszeichen mit zugehöriger Prüfnummer zu kennzeichnen; sie unterliegen einer ständigen Eigen- und Fremdüberwachung.

Europäische und deutsche Normung für Schutzbeschläge

Anhang A der DIN EN 1906 beinhaltet Anforderungen und Prüfverfahren für Schutzbeschläge (die Kennzeichnung der Eigenschaften zu „Einbruchsicherheit“ erfolgt an der 7. Stelle des Klassifizierungs-Schlüssels der DIN EN 1906). Die Prüfungsarten „außermittiger Zug“, „Meißeltest“, „Festigkeit der Zylinder-Abdeckung und Anbohrwiderstand“ wurden aus der DIN 18257 in die europäische Norm übernommen. Zusätzlich erfolgt eine Prüfung der Festigkeit der Türschilder. Bei der Prüfung der Festigkeit der Befestigungselemente befinden sich Holzplatten zwischen der Zugvorrichtung und den Schildern der Schutzbeschläge.

Um der Forderung nach Austauschbarkeit der Beschläge gerecht zu werden, gilt für die Maße die Restnorm DIN 18255, die abgestimmt ist auf Schlösser nach DIN 18251 und auf Profilzylinder nach DIN 18252.

Die nationale Norm für Schutzbeschläge DIN 18257 existiert seither als Restnorm, um die oben erwähnte Maßabstimmung und die Anpassung an DIN EN 1906 umzusetzen sowie die Bezeichnung mit den bekannten ES-Klassen zu erhalten. Die nachfolgende Tabelle zeigt eine Gegenüberstellung der Schutzklassen.

Europäische und deutsche Normung für Schutzbeschläge
Schutzklasse
nach DIN
18257:2022-02
Abschnitt 4
Schutzklasse
nach EN
1906:2002-12
Abschnitt 4.1.8
Schutzwirkung
nach EN
1906:2002-12
Abschnitt 4.1.8
ES0SK1
(Klasse 1)
gering
einbruchhemmend
Europäische und deutsche Normung für Schutzbeschläge
Schutzklasse
nach DIN
18257:2022-02
Abschnitt 4
Schutzklasse
nach EN
1906:2002-12
Abschnitt 4.1.8
Schutzwirkung
nach EN
1906:2002-12
Abschnitt 4.1.8
ES1SK2
(Klasse 2)
einbruchhemmend
Europäische und deutsche Normung für Schutzbeschläge
Schutzklasse
nach DIN
18257:2022-02
Abschnitt 4
Schutzklasse
nach EN
1906:2002-12
Abschnitt 4.1.8
Schutzwirkung
nach EN
1906:2002-12
Abschnitt 4.1.8
ES2SK3
(Klasse 3)
stark
einbruchhemmend
Europäische und deutsche Normung für Schutzbeschläge
Schutzklasse
nach DIN
18257:2022-02
Abschnitt 4
Schutzklasse
nach EN
1906:2002-12
Abschnitt 4.1.8
Schutzwirkung
nach EN
1906:2002-12
Abschnitt 4.1.8
ES3SK4
(Klasse 4)
extrem
einbruch­hemmend

Schutzbeschläge sollen ein gewaltsames Abdrehen des Profilzylinders und einen unmittelbaren mechanischen Angriff auf das Schlossgesperre wirksam erschweren. Die Klasse ES0 bietet keine ausreichende Einbruchhemmung, ist aber in einigen europäischen Ländern gewünscht. Von den Kriminalpolizeilichen Beratungsstellen in Deutschland werden Beschläge dieser Klasse nicht empfohlen.

Gegenüberstellung der Schutzklassen

Die Anforderungen der verschiedenen Schutzklassen (SK) der DIN EN 1906 und eine Gegenüberstellung mit den Klassen der DIN 18257 (ES) finden Sie in diesen Tabellen:

Gegenüberstellung der Anforderungen an Schutzbeschläge nach DIN 18257:2022-02 und DIN EN 1906:2012-12

DIN ES0EN SK1
Prüfung der Schild-Festigkeit7 kN
zul. Verformung
≤ 5 mm
7 kN
zul. Verformung
≤ 5 mm
Prüfung der Befestigungselemente-Festigkeit
(einseitige Zugbelastung) mit untergelegter Holzplatte
10 kN
zul. Verformung
≤ 2 mm
10 kN
zul. Verformung
≤ 2 mm
Prüfung des Anbohrwiderstandes im Außenschild
(Härte oder Bohrversuch)
keine
Anforderung
keine
Anforderung
Prüfung des Widerstandes gegen ein Abschlagen mit dem Meißel (einseitige Zugbelastung)keine
Anforderung
keine
Anforderung
Prüfung der Zylinder-Abdeckungs-Festigkeit
(falls vorhanden)
neinnein
DIN ES1EN SK2
Prüfung der Schild-Festigkeit10 kN
zul. Verformung
≤ 5 mm
10 kN
zul. Verformung
≤ 5 mm
Prüfung der Befestigungselemente-Festigkeit
(einseitige Zugbelastung) mit untergelegter Holzplatte
15 kN
zul. Verformung
≤ 2 mm
15 kN
zul. Verformung
≤ 2 mm
Prüfung des Anbohrwiderstandes im Außenschild
(Härte oder Bohrversuch)
60 HRC
im Tourstiftbereich
oder 30 s/200 N
60 HRC

oder 30 s/200 N
Prüfung des Widerstandes gegen ein Abschlagen
mit dem Meißel (einseitige Zugbelastung)
3 Schläge
an definierten
Positionen
3 Schläge
an definierten
Positionen
Prüfung der Zylinder-Abdeckungs-Festigkeit
(falls vorhanden)
10 kN10 kN
DIN ES2EN SK3
Prüfung der Schild-Festigkeit15 kN
zul. Verformung
≤ 5 mm
15 kN
zul. Verformung
≤ 5 mm
Prüfung der Befestigungselemente-Festigkeit (einseitige Zugbelastung) mit untergelegter Holzplatte20 kN
zul. Verformung
≤ 2 mm
20 kN
zul. Verformung
≤ 2 mm
Prüfung des Anbohrwiderstandes im Außenschild
(Härte oder Bohrversuch)
60 HRC im Tourstiftbereich
oder 3 min/200 N
60 HRC
oder 3 min/200 N
Prüfung des Widerstandes gegen ein Abschlagen
mit dem Meißel (einseitige Zugbelastung)
6 Schläge
an definierten
Positionen
6 Schläge
an definierte n
Positionen
Prüfung der Zylinder-Abdeckungs-Festigkeit
(falls vorhanden)
15 kN15 kN
DIN ES3EN SK4
Prüfung der Schild-Festigkeit20 kN
zul. Verformung
≤ 5 mm
20 kN
zul. Verformung
≤ 5 mm
Prüfung der Befestigungselemente-Festigkeit (einseitige Zugbelastung) mit untergelegter Holzplatte30 kN
zul. Verformung
≤ 2 mm
30 kN
zul. Verformung
≤ 2 mm
Prüfung des Anbohrwiderstandes im Außenschild
(Härte oder Bohrversuch)
60 HRC
im Tourstiftbereich
oder 5 min/300 N
60 HRC
oder 5 min/500 N
Prüfung des Widerstandes gegen ein Abschlagen
mit dem Meißel (einseitige Zugbelastung)
12 Schläge
an definierten
Positionen
12 Schläge
an definierten
Positionen
Prüfung der Zylinder-Abdeckungs-Festigkeit
(falls vorhanden)
20 kN20 kN

HOPPE-Beschläge ab Schutzklasse ES1 (SK2) sind nach DIN 18257 und RAL-GZ 607/6 geprüft und nach dem Zertifizierungsprogramm von DIN CERTCO (TÜV Rheinland) oder PIVCERT zertifiziert.

HOPPE-Beschläge in den einzelnen Schutzklassen

HOPPE-Garnituren mit Stahlanbohrschutz

HOPPE-Garnituren mit Stahlanbohrschutz sind keine Schutzbeschläge nach DIN 18257. Diese Garnituren erschweren, im Gegensatz zu herkömmlichen Türbeschlägen, das Aufbohren des Beschlages im Zylinderbereich. Garnituren mit Stahlanbohrschutz sind ohne Zylinder-Abdeckung (ZA) in den Materialien Bronze, Messing und Schmiedeeisen erhältlich.

HOPPE-Garnituren mit Stahlanbohrschutz

HOPPE-Schutzbeschläge nach DIN 18257 ES0 (SK1)

HOPPE-Schutzbeschläge der Schutzklasse ES0 (SK1) bieten gegenüber herkömmlichen Türbeschlägen einen erhöhten Schutz. Diese Schutzbeschläge sind ohne Zylinder-Abdeckung (ZA) in dem Material Aluminium erhältlich.

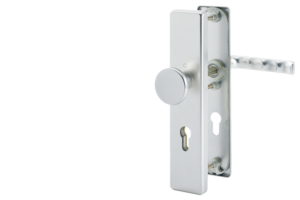

HOPPE-Schutzbeschläge nach DIN 18257 ES0 (SK1)

HOPPE-Schutzbeschläge nach ÖNORM B 5351 WB2 (DIN 18257 ES1 [SK2])

HOPPE-Schutzbeschläge der Schutzklasse WB2 (ES1, SK2) sind mit und ohne Zylinder-Abdeckung (ZA) in den Materialien Aluminium, Edelstahl und Messing erhältlich. Des Weiteren sind die WB2 (ES1, SK2) Schutzbeschläge auch als Kurzschild-Ausführung mit und ohne Zylinder-Abdeckung in den Materialien Aluminium und Edelstahl lieferbar. WB2 (ES1, SK2) Schutzbeschläge werden in Deutschland von Kriminalpolizeilichen Beratungszentren als Standard empfohlen.

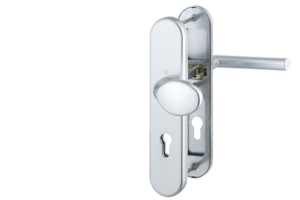

HOPPE-Schutzbeschläge nach DIN 18257 ES1 (SK2)

HOPPE-Kombi-Schutzbeschläge nach ÖNORM B 5351 WB2 (DIN 18257 ES1 [SK2])

HOPPE-Kombi-Schutzbeschläge der Schutzklasse WB2 (ES1, SK2) sind ausschließlich mit Zylinder-Abdeckung (ZA) in den Materialien Aluminium, Edelstahl und Messing erhältlich. Diese Schutzbeschläge ermöglichen eine Ausstattung der Innenseite der Haus-/Wohnungsabschluss-Tür mit einer Rosetten-Garnitur statt der üblichen Langschildvariante und erlauben unterschiedliche Material- und Farb-Kombinationen auf der Türaußen- bzw. -innenseite. Werden HOPPE-Produkte mit „Fremdartikeln“ für eine Kombination vermischt, entfällt die Zusage der Zertifizierung.

HOPPE-Schutzbeschläge nach ÖNORM B 5351 WB3 (DIN 18257 ES2 [SK3])

HOPPE-Schutzbeschläge der Schutzklasse WB3 (ES2, SK3) sind mit Zylinder-Abdeckung (ZA) in den Materialien Aluminium, Edelstahl und Messing auf Anfrage erhältlich. Diese Beschläge werden von den Versicherungsgesellschaften bei erhöhten Risiken (Versicherungswerten) vorgeschrieben. Die Kriminalpolizeilichen Beratungszentren in Deutschland empfehlen WB3 (ES2, SK3)Schutzbeschläge bei einem höheren Schutzbedürfnis.

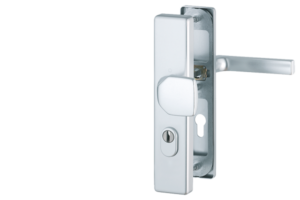

HOPPE-Schutzbeschläge nach DIN 18257 ES2 (SK3)

HOPPE-Schutzbeschläge nach ÖNORM B 5351 WB4 (DIN 18257 ES3 [SK4])

HOPPE-Schutzbeschläge der Schutzklasse WB4 (ES3, SK4) sind mit Zylinder-Abdeckung (ZA) und einer 13 mm dicken, gehärteten Stahlplatte versehen. Sie sind in den Materialien Aluminium, Edelstahl und Messing erhältlich. Durch die extrem einbruchhemmende Wirkung empfehlen die kriminalpolizeilichen Beratungszentren in Deutschland WB4 (ES3, SK4) Schutzbeschläge bei einem sehr hohen Schutzbedürfnis (z. B. bei einer „außerordentlich gefährdeten Lage“ des Hauses).

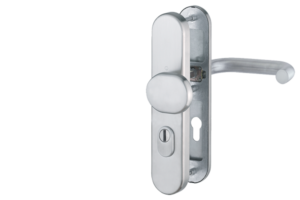

HOPPE-Schutzbeschläge nach DIN 18257 ES3 (SK4)

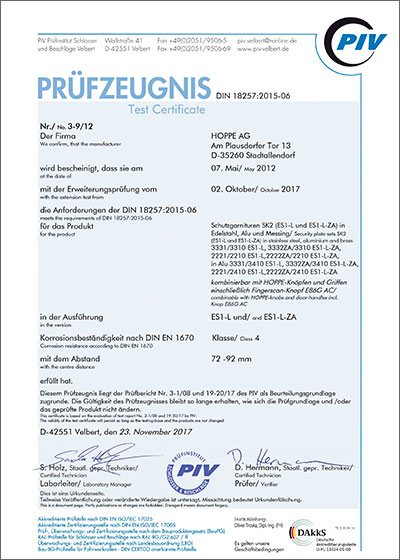

Prüfzeugnis

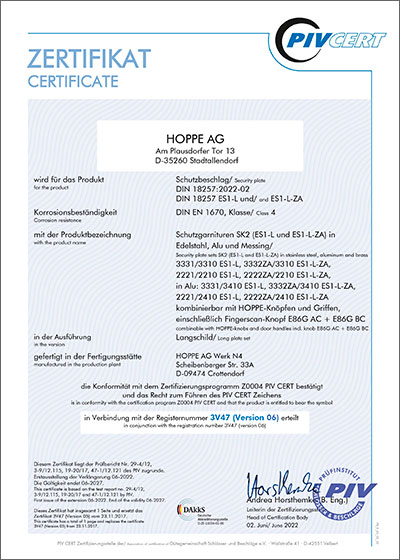

Zertifikat/Certificate

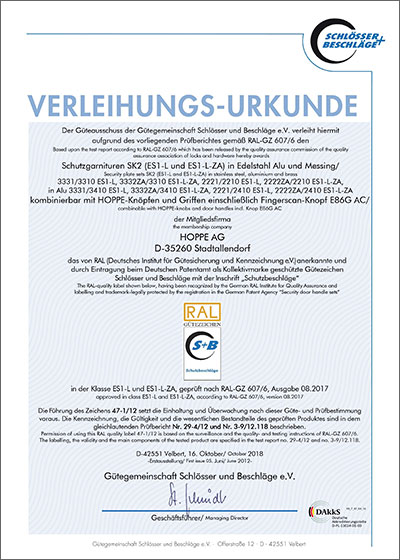

Verleihungs-Urkunde
