DIN 18257 和 RAL-GZ 607/6 安防五金标准
根据用户日益增长的需求以及警方多年积累的经验,这些标准规定出安防五金的术语、尺寸、紧固度技术规范以及检测方法。什么是安防五金?
安防五金的目的是防止入户门机械锁闭装置遭受直接的机械性攻击,有效增大暴力扭转欧式锁芯的难度。但是安防五金只有与 DIN EN 1627 所规定的防盗门所有部件相配合,才能真正发挥其最佳的保护作用。
要求
锁芯盖拉力强度 | |||
ES0 (SK1) | ES1 (SK2) | ES2 (SK3) | ES3 (SK4) |
- | 10 kN | 15 kN | 20 kN |
紧固件的拉力强度 | |||
ES0 (SK1) | ES1 (SK2) | ES2 (SK3) | ES3 (SK4) |
10 kN | 15 kN | 20 kN | 30 kN |
1N(牛顿)等于质量为 1 kg 的物体速度为 1 m/s(米每秒)时所得的净力。
- 您可以根据自己对防盗的需求决定采用以上哪一种安全等级的防盗五金(ES0/SK1、ES1/SK2、ES2/SK3 或者应特殊要求提供 ES3/SK4)。
- 上表中列出了4种安全防盗等级的性能和要求。室外侧的联体背板及连接配件的防钻功能是通过(表面硬度60 HRC)阻碍钻进实现的。
- 紧固连接件(螺丝,方轴)必须能对防盗五金起到有效保护,即在进行冲击试验之后仍保持完好。
- 根据要求,这些标准所规定的防盗五金应分别标上制造商名称/品牌标志、防盗等级、检测编号以及相应的检验检测标记和号码。后续还要持续接受内部监督和第三方检测。
欧洲和德国安防五金标准
DIN EN 1906 的附录 A 包含安防五金的技术规范和检测方法(在 DIN EN 1906 的分类代码第7位可以找到“防盗”特性概述),欲知详情请点击这里。欧洲标准已收录了 DIN 18257 中定义的“偏心负荷”、“抗凿攻击”、“锁芯盖强度和抗钻”的检测方法。除此以外还要检测的是把手联体背板的强度。在检测紧固件强度时,复合木板位于拉力装置和防盗五金背板之间。
为了满足五金可互换的需求,产品规格应用了保留标准(2002年5月版)DIN 18255 中的尺寸规范,这就能与 DIN 18251 标准规定的锁和 DIN 18252 标准规定的欧式锁芯相匹配了。
德国已修订了防盗五金的国家标准 DIN 18257 并于2022年2月作为保留标准出版。这里集中了上述尺寸要求使之在适合于 DIN EN 1906 同时保持了 ES 防盗等级。下表所示为各安全防盗等级对比。
根据 DIN 18257:2022-02 标准 第4条的安全防盗等级 | 根据 EN 1906:2002-12 标准 第4.1.8条的安全防盗等级 | 根据 EN 1906:2002-12 标准 第4.1.8条的安全防盗特性 |
ES0 | SK1 (级 1) | 初级防盗 |
根据 DIN 18257:2022-02 标准 第4条的安全防盗等级 | 根据 EN 1906:2002-12 标准 第4.1.8条的安全防盗等级 | 根据 EN 1906:2002-12 标准 第4.1.8条的安全防盗特性 |
ES1 | SK2 (级 2) | 中等防盗 |
根据 DIN 18257:2022-02 标准 第4条的安全防盗等级 | 根据 EN 1906:2002-12 标准 第4.1.8条的安全防盗等级 | 根据 EN 1906:2002-12 标准 第4.1.8条的安全防盗特性 |
ES2 | SK3 (级 3) | 高防盗 |
根据 DIN 18257:2022-02 标准 第4条的安全防盗等级 | 根据 EN 1906:2002-12 标准 第4.1.8条的安全防盗等级 | 根据 EN 1906:2002-12 标准 第4.1.8条的安全防盗特性 |
ES3 | SK4 (级 4) | 超强防盗 |
防盗五金应该能够阻碍暴力扭转欧式锁芯以及对机械锁装置的直接机械性的攻击。ES0 等级不能提供足够的防撬性能,但是在一些欧洲国家仍有对它的需求。德国警方不建议使用这一等级的五金。
防盗等级对比
在以下列表中您可以清楚地看到就 DIN EN 1906 的各防盗级别(SK)和 DIN 18257 ES)级别要求所作的对比:
DIN 18257:2022-02 和 DIN EN 1906:2012-12 防盗五金要求的对比
DIN ES0 | EN SK1 | |
紧固件强度(抗拉强度) | 7 kN 允许扭曲度 ≤ 5 mm | 7 kN 允许扭曲度 ≤ 5 mm |
木强度(检测设施包括使用复合木板) | 10 kN 允许扭曲度 ≤ 2 mm | 10 kN 允许扭曲度 ≤ 2 mm |
防钻能力(硬度或者钻孔试验) | 无要求 | 无要求 |
防凿能力(摆锤试验) | 无要求 | 无要求 |
栓保护强度(如安装) | 否 | 否 |
DIN ES1 | EN SK2 | |
紧固件强度(抗拉强度) | 10 kN 允许扭曲度 ≤ 5 mm | 10 kN 允许扭曲度 ≤ 5 mm |
木强度(检测设施包括使用复合木板) | 15 kN 允许扭曲度 ≤ 2 mm | 15 kN 允许扭曲度 ≤ 2 mm |
防钻能力(硬度或者钻孔试验) | 60 HRC 在插销的印记上 或者 30 s/200 N | 60 HRC 或者 30 s/200 N |
防凿能力(摆锤试验) | 3次击打 在规定的位置 | 3次击打 在规定的位置 |
栓保护强度(如安装) | 10 kN | 10 kN |
DIN ES2 | EN SK3 | |
紧固件强度(抗拉强度) | 15 kN 允许扭曲度 ≤ 5 mm | 15 kN 允许扭曲度 ≤ 5 mm |
木强度(检测设施包括使用复合木板) | 20 kN 允许扭曲度 ≤ 2 mm | 20 kN 允许扭曲度 ≤ 2 mm |
防钻能力(硬度或者钻孔试验) | 60 HRC 在插销的印记上 或者 3 min/200 N | 60 HRC 或者 3 min/200 N |
防凿能力(摆锤试验) | 6 次击打 在规定的位置 | 6 次击打 在规定的位置 |
栓保护强度(如安装) | 15 kN | 15 kN |
DIN ES3 | EN SK4 | |
紧固件强度(抗拉强度) | 20 kN 允许扭曲度 ≤ 5 mm | 20 kN 允许扭曲度 ≤ 5 mm |
木强度(检测设施包括使用复合木板) | 30 kN 允许扭曲度 ≤ 2 mm | 30 kN 允许扭曲度 ≤ 2 mm |
防钻能力(硬度或者钻孔试验) | 60 HRC 在插销的印记上 或者 5 min/300 N | 60 HRC 或者 5 min/500 N |
防凿能力(摆锤试验) | 12 次击打 在规定的位置 | 12 次击打 在规定的位置 |
栓保护强度(如安装) | 20 kN | 20 kN |

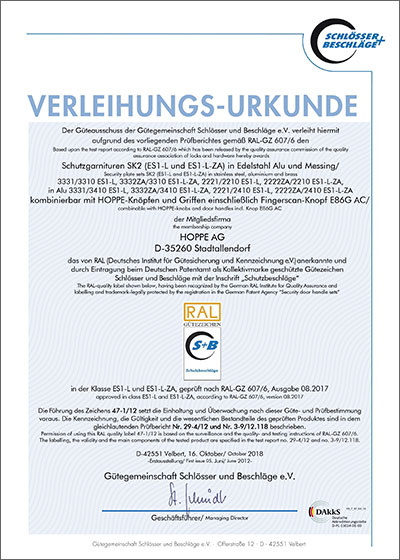

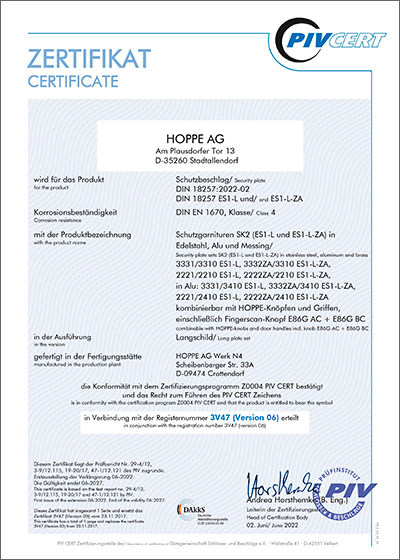

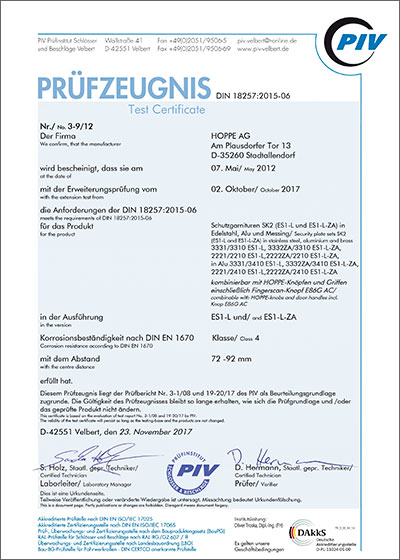

HOPPE 好博五均通过了 DIN 18257 和 RAL-GZ 607/6 检测,并且获得了 DIN CERTCO(TÜV Rheinland)或者 PIVCERT 认证。
HOPPE 好博五金:各防盗等级
HOPPE 好博防护钢衬配置把手
防护钢衬配置的 HOPPE 好博把手不是 DIN 18257 规定的防盗五金。较之常规的门把手,这一配置在很大程度上提高了钻开锁芯区的难度。防护钢衬配置的把手不含防钻锁芯盖(ZA),材质有青铜、黄铜和铸铁可选。

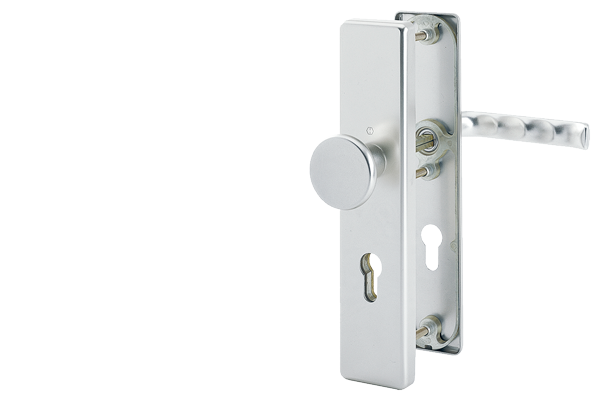

HOPPE 好博 ES0(SK1)级防盗把手通过了 DIN 18257 检测
较之常规产品,HOPPE 好博 ES0(SK1)防盗等级的把手有更强的保护作用。这些铝合金把手不含防钻锁芯盖(ZA)。

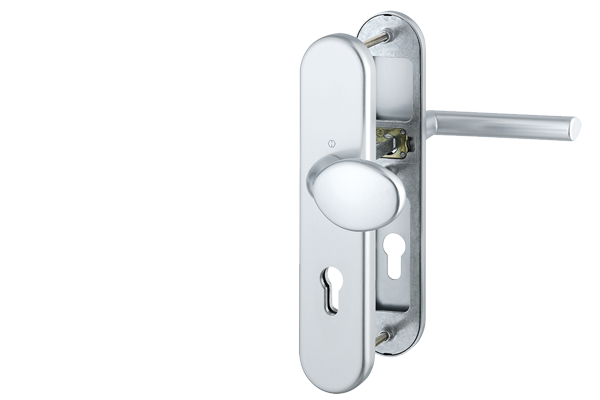

HOPPE 好博 ES1(SK2)级防盗把手通过了 DIN 18257 检测
HOPPE 好博 ES1(SK2)防盗等级的把手可以选择是否配备防钻锁芯盖(ZA),材质有铝合金、不锈钢和黄铜可选。此外铝合金、不锈钢材质的 ES1(SK2)等级产品还有短背板款式,也可选择是否配备防钻锁芯盖。德国警方推荐使用 ES1(SK2)等级的五金作为标配产品。
HOPPE 好博 ES1(SK2)级防盗把手通过了 DIN 18257 检测,室内侧可选配半副分体把手
HOPPE 好博 ES1(SK2)防盗等级把手必须配备防钻锁芯盖(ZA),材质有铝合金、不锈钢和黄铜可选。这一配置可以实现入户门室内侧选配分体把手以替代常见的联体款式,这也就是说可以在室内外两侧组合选配不同材质和颜色。注意,认证证书仅对 HOPPE 好博原装出厂配置产品有效。

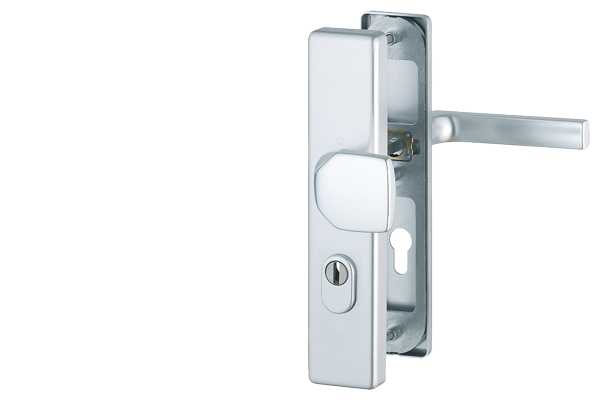

HOPPE 好博 ES2(SK3)级防盗把手通过了 DIN 18257 检测
HOPPE 好博 ES2(SK3)防盗等级把手必须配备防钻锁芯盖(ZA),材质有铝合金、不锈钢和黄铜可选。在风险(投保价值)高的情况下保险公司指定使用这一等级。德国警方推荐在对安防等级要求较高的情况下(例如房屋所处的位置特别危险),使用 ES2(SK3)防盗级别五金。

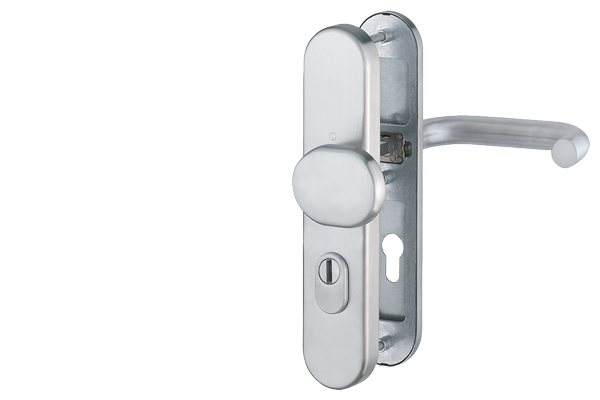

HOPPE 好博 ES3 (SK4) 级防盗把手通过了 DIN 18257 检测
